Super-tablet, unikalny projekt super wielofunkcyjnego komputera przenośnego z systemem windows

Czy jest możliwe samemu wykonać taki projekt super urządzenia przenośnego, minikomputera z systemem operacyjnym windows 10, które będzie służyło do bardzo bardzo wielu zadań?
Na pewno tak, w końcu współczesne tablety oparte o windows są tak wydajne że można z nich korzystać jak z urządzenia uniwersalnego, które w pełni może zastąpić dowolne domowe urządzenie multimedialne typu telewizor, radio,, wieże hifi, odbiorniki naziemne czy satelitarne a także konsole do gier. Jedno jest pewne, urządzenie takie z pewnością nie będzie ani cienkie ani lekkie, ale na pewno bardzo praktyczne.





Projekt ten został omówiony podczas jednej z ostatnich transmisji na żywo PaCZaj TV, na portalu youtube:

https://www.youtube.com/watch?v=xeneYRn1Vgc&t=154s

a także w tym filmiku:

https://youtu.be/pP0jy0DkhkE?t=1m22s



Zaczynamy, projekt oparty będzie o tablet z systemem windows, może to być dowolny tablet, ale ja użyję oczywiście mojego poczciwego tabletu lark ultimate 7i:







3 główne modyfikacje (lifting), które powinien przejść ten tablet, to przede wszystkim:


- wydajniejsze chłodzenie + zmiana ustawień w BIOS/UEFI dotyczących zakresu temperatur CPU

- inny typ akumulatora, bardziej pojemny i lepszej klasy

- zmiana wbudowanego głośniczka, na o wiele wydajniejszy, np. typu laptopowego




Dlaczego wydajniejsze chłodzenie? Procesory intel atom w takich urządzeniach naprawdę potrafią pokazać swoją moc, ale niestety częśto producenci tanich tabletów ze względu na koszty nie produkują należycie chłodzenia dla takich procesorów, które w rzeczywistości grzeją się dokładnie tak samo jak procesory w laptopach czy nawet dużych komputerach PC, temperatury mogą być tak wysokie że możemy doznać nawet poparzeń !!

Dlatego ja już wielokrotnie pokazywałem wam różne modyfikacje chłodzenia, np. folia spożywcza lub zwykły wiatraczek:









Ale to tak naprawdę prowizorki, faktyczna modyfikacja chłodzenia to taka, która ingeruje bezpośrednio na rdzeń procesora, ja taką już przeprowadziłem, oto efekty:



Jest to duży płat aluminiowego radiatora a pod nim kolejne 3 warstwy mniejszych płatów, wszystkie one poprzekładane pastą termo-przewodzącą do procesorów:



Całość oczywiście przylega bezpośrednio do rdzenia procesora i czipa płyty głównej.

Oczywiście teraz należy również przeprowadzić zmiany w BIOS/UEFI, przestawiając dozwolone temperatury na około 7 stopni, tutaj szczegółowe instrukcje zwiększania temperatur i wydajności tabletu:

https://flesztech.blogspot.com/2016/11/max-wydajnosc-lark.html

Należy także pamiętać że zwiększanie wydajności procesora wiąże się z o wiele większym zużyciem akumulatora, tak więc czas działania na fabrycznym akumulatorze zmniejszyć się może nawet do 1 godziny działania! Dlatego jeśli ktoś woli jednak by jego tablet działał jak najdłużej na 1 naładowaniu, to lepiej niech przestawi jego opcje w ten sposób by działał na maksymalnym czasie działania na baterii kosztem zmniejszenie jego wydajności:

https://flesztech.blogspot.com/2016/11/maksymalny-czas-dziaania-na-baterii.html

Natomiast, w moim projekcie super-tabletu 1 punkt czyli modyfikacja chłodzenia i zwiększenie wydajności CPU idzie w parze z punktem numer 2 czyli zmianą akumulatora na bardziej pojemny, dlatego mogłem sobie pozwolić na zwiększenie jego wydajności.


Jaki tego efekt? Powiem jedno, PORAŻAJĄCY !!!

Oto pomiary przy pracy wszystkich 4 rdzeni procesora na full, zobaczcie jakie temperatury:




No to teraz możemy szaleć, co zrobiliśmy?? Komputer z prawdziwego zdarzenia, który nie zna pojęcia zawieszania się z powodu wysokich temperatur



💪😆



Przejdźmy dalej, a co z lepszym akumulatorem? 🤔


Proponowałbym po prostu zastosowanie tradycyjnych ogniw typu 18650 (laptopowe ogniwa), które są bardzo wydajne amperowo i mają nawet dwukrotnie większą pojemność niż fabryczny akumulator tabletu. Można by w tym tablecie zastosować 2 takie ogniwa łączone równolegle, co da nam nawet do 8000 mAh czyli na tablecie moglibyśmy pracować nawet cały dzień




Oczywiście 3 modyfikacja to przede wszystkim głośniczek! Tak bo ten w tablecie jest kompletnie nic nie warty, w tak płaskim tablecie nie da rady zmieścić dobrego głośnika, dlatego proponowałbym jego modyfikację, czyli zamontowanie lepszego egzemplarza na zewnątrz tabletu, np. takiego głośniczka z laptopa, który jest o wiele lepiej skonstruowany no i ma przede wszystkim tzw. "pudło rezonansowe" a takimi głośnikami są właśnie te typowe z laptopa:




No dobra mamy podstawowe modyfikacje samego tabletu, który może być zarówno oddzielnym urządzeniem przenośnym, bardzo dobrze już zmodyfikowanym i służącym do podstawowych zadań, ale też może być urządzeniem podpinanym do naszej tzw. stacji dokującej.

A co będzie wchodziło w skład takiego super zestawu czyli tej super wielofunkcyjnej stacji?
🙄

Oto przykładowy wygląd stacji dokującej tabletu, która może być również przenośna:




A tutaj schemat samej stacji:



Tablet oczywiście musi mieć możliwość jednoczesnego zasilania/ładowania jak i podpinania urządzeń pod USB, dlatego konieczny będzie również specjalny kabel, który nie pracuje w trybie OTG



Oto elementy, które wejdą do środka tego opakowania:



Myszka pod USB lub bluetooth, jak kto woli:



Mini klawiatura bluetooth lub na USB
(najlepiej posiadać obydwie lub tylko pod USB
gdyż ta na bluetooth nie wspiera obsługi BIOS):

Kilka HUBów USB:

Opcjonalnie jeszcze lepszy głośnik na bluetooth:

Dyski, twardy HDD lub SSD
(z przejściówką z SATA na USB):

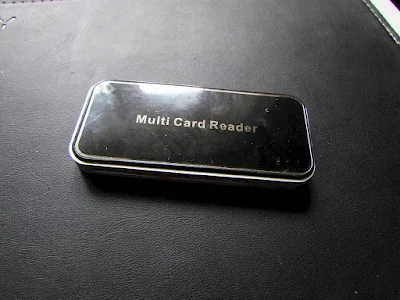

Czytnik kilku rodzajów kart pamięci:


Karta dźwiękowa lepszej klasy, 5.1,
zmieniająca nasz zestaw w wieżę HIFI
(tylko sam przedwzmacniacz jako kolektor dźwięku):

Modem 3G HSDPA+ lub 4G LTE:

MODEM WI-FI lepszej klasy z lepszym zasięgiem:

Konwerter HDMI na VGA,
do podpinania zwykłych starych monitorów komputerowych

Wiatraczek z wbudowaną przetwornicą
z 5 volt na USB do 12 lub 15 volt dla wiatraczka i zwiększania jego obrotów:

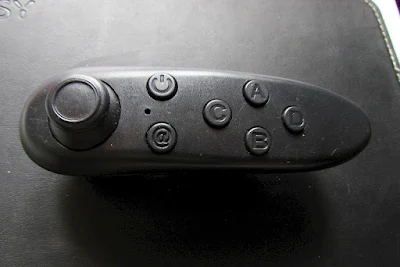

Pad do gier, taki na bluetooth

Lub tradycyjny z wibracjami na USB:

Karta sieciowa LAN pod USB:

Odbiornik cyfrowy telewizyjno - radiowy DVB-T i DAB+:

Do tego odbiornika można od razu wbudować aktywny wzmacniacz antenowy,
wraz z wbudowaną anteną, typu dipol, lub wbudować wyjście na gniazdo antenowe:


Obojętnie jaki zasilacz z minimum 3 amper,
 do zasilenia całego zestawu z sieci 230 volt:

A do tego przetwornica, lub mogą przydać się nawet 2 takie,
jeśli zdecydujemy się dodatkowo na zasilanie akumulatorowe
(do doładowywania akumulatora 12 volt):

Oraz aby nasza stacja dokująca była przenośna,
także akumulator laptopowy 12 volt:

No i nie powinno zabraknąć także przetwornika obrazu,
 z VGA na zwykłe RCA do starych telewizorów

Opcjonalnie można też dołożyć 2 kamery USB,
które mogą pracować jako kamera trójwymiarowa całego zestawu:

Videograbber, przetwornik analogowo-cyfrowy,
podłączanie analogowych wejść audio-video
służy również jako konwerter IDE na USB
(podłączanie napędów DVD poprzez USB, koniecznie zasilanie 12 volt):

Przejściówka IDE/SATA na USB
do dysków 2,5 i 3,5 cala
(wymagane zasilanie 12 volt):











Także jak widzicie, zestaw bardzo pokaźny i służący do bardzo bardzo wielu zadań.


A do czego konkretnie?

Pokazywałem wam już mnóstwo filmików do czego można zastosować ten tablet, wasze pomysły mogą być tylko uzależnione od waszej wyobraźni:

Seria filmów o tablecie lark ultimate:


Ja tylko mogę podpowiedzieć, że tablet może służyć jako (kilka przykładowych rozwiązań):


  • przystawka multimedialna z internetem i serwisami audio video do telewizora/monitora i starych TV: HDMI/VGA/RCA

  • radio internetowe (trzeba tylko podłączyć do jakiegoś wzmacniacz głośnikowego)

  • wieloplatformowa konsola do gier (emulacja starszych konsol i komputerów, oraz systemów operacyjnych)

  • odbiornik cyfrowej naziemnej telewizji DVB-T oraz cyfrowego radia DAB+ a także analogowego FM

  • zestaw do gier PC, starsze gry lub takie niewymagające chodzą bez problemu

  • kamera trójwymiarowa

  • studio telewizyjne (videograbber analogowych wejść dźwięku i obrazu)

  • jako napęd filmów DVD

  • jako napęd dla dysków HDD i SSD (IDE/SATA) 2,5 i 3,5 cala

  • jako urządzenie do testowania sieci i routerów (sieci kablowe LAN)

  • jako przyrząd do diagnozowania komputerów pokładowych samochodów (przyrząd OBD)

  • jako zwykły komputer do zadań biurowych

  • jako serwer multimedialny, stron www, plików, router przenośny

  • jako monitor telewizyjny dla starszych urządzeń analogowych (videograbber)

  • jako nawigacja samochodowa Automapa (wymagana współpraca ze smartfonem z androidem i odbiornikiem GPS, konieczność konfiguracji wirtualnych portów COM oraz instalacja apki gps2bluetooth)




i wiele wiele wiele różnych innych rzeczy, jakie sobie tylko wymyślicie. 😊
