Alarm na kluczyk z dowolnym dźwiękiem odtwarzanym z kart SD i dowolnym wyzwalaczem (projekt miesiąca kwiecień)

Projektem miesiąca kwiecień jest alarm uzbrajany kluczem a aktywowany dowolnym wyzwalaczem, może to być wyzwalacz w postaci modułu czujnika ruchu, czujnika wibracji czy nawet czujnika światła/zmierzchu (otwarcia jakiegoś ciemnego miejsca), dowolność zastosowań jest przeróżna.




Prostota konstrukcji zadziwia a zastosowanie jest naprawdę przeróżne

Oto moduły, z których został ten projekt wykonany:


  • moduł czasowy 999
  • moduł odtwarzacza mp3/sd + karta SD

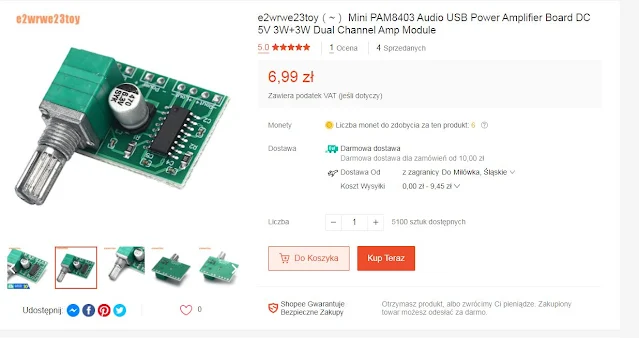

  • wzmacniacz PAM8403 + dowolny głośnik 5 wat (lepszym jest PAM8610)
  • układ stabilizatora KIA7805
  • stacyjka do quada/motocykla
  • wyzwalacz w postaci modułu fotokomórki lub czujnika ruchu lub wibracji (moduły do arduino)


Wszystkie moduły są do zakupienia na shopee.pl

















ZASADA DZIAŁANIA:


Wszystkie moduły zostały sklejone w jedną bryłę przy pomocy kleju na gorąco i tworzą jedną całość. Całe "urządzenie" pracuje przy zasilaniu 12 volt lecz niektóre moduły wymagają napięcia 5 volt dlatego zastosowałem tutaj prosty układ stabilizatora KIA7805, uzbrojenie urządzenia polega na przekręceniu kluczyka stacyjki i wyjęciu go z niej, włożenie kluczyka z powrotem rozbraja alarm a kluczyk siedzi na stałe, wyzwalaczem może być tutaj dowolny moduł który podaje stan wysoki nawet przez krótką chwilę na moduł czasowego opóźniacza, który to zlicza zaprogramowany czas dzięki czemu uruchamia zasilanie odtwarzacza mp3 a ten automatycznie odtwarza pliki audio, a ten odtwarza dźwięk dowolnego alarmu, także nagranego ludzkiego głosu itp.








PREZENTACJA DZIAŁANIA ALARMU

Alarm zamontowany jest jako alarm w "rowero motorze" i aktywowany alarmem wbudowanym na zasadzie fotokomórki oraz LEDa od alarmu
