Od dawna przymierzałem się do rozbudowy mojego skromnego studia audio-video że tak się wyrażę😊 Wymagania ciągle rosną, obecnie tworzy się już produkcje w rozdzielczościach 2K i 4K i 60 FPS czy też na streamach gra się w gry 😅 Dlatego niezbędna jest rozbudowa, zatem przejdźmy do meritum!







Do tej pory do zwykłych produkcji w HD ready lub nawet full HD wystarczał mi przenośny laptop z prockiem Intela i intel HD graphic, marki Lenovo B-590







który mogłem zabrać wszędzie ze sobą i robić filmy nawet w biegu (podróży) a także mój tablet lark + modem 3G do nadawania streamów na żywo z terenu.

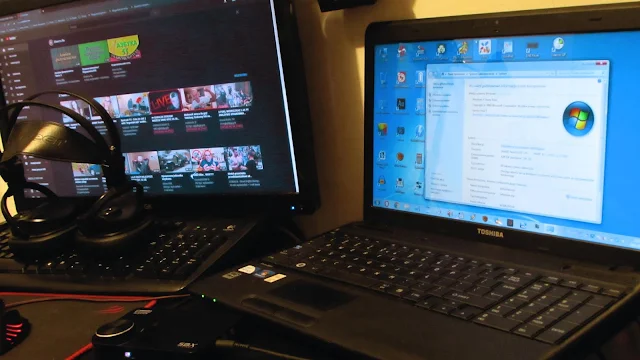

I tak nadal będzie, laptop i tablet będzie służył mi jako pomoc, nie tylko ta przenośna ale także do prowadzenia bardziej rozbudowanych streamów na youtube a to dzięki połączeniu 2 komputerów w 1 wspólny system, będą one ze sobą współpracowały, ale o tym za chwilkę. 😃




Na czym opierać się będzie główna jednostka systemowa? Przede wszystkim na 64 bitowym systemie operacyjnym, bez którego w obecnych czasach nie da rady uruchomić rozbudowanych aplikacji do tworzenia i renderowania audio-video. Ale to nie wszystko, ważne są także komponenty samego komputera, ja niestety mając ograniczony budżet starałem się je wybrać w taki sposób by nie przekroczyć z góry ustalonej kwoty ale też w taki sposób aby komputer był zbudowany z dobrej jakości komponentów (choćby najtańsze z najlepszych).

Na całe szczęście po wielu testach już złożonej maszyny jestem bardzo bardzo zadowolony i nawet mimo tego że komputer, który za chwilę wam zaprezentuję nie posiada jeszcze paru istotnych elementów, np. zewnętrznej karty graficznej już pokazuje swojego porządnego kopa (na kartę zewnętrzną przyjdzie czas, płytę główną, obudowę oraz zasilacz wybierałem przyszłościowo z planami jego rozbudowy o dalsze elementy, w granicach rozsądku oczywiście) 😊








Zobacz też temat:
Czyszczenie i modernizacja komputera po roku użytkowania





AKTUALIZACJA,
poniżej widzicie aktualny stan podzespołów i innych elementów w listopadzie 2019 roku




Oto poszczególne podzespoły:


System operacyjny



Postawiłem na stary ale sprawdzony system 64 bitowy (mam awersję do windows 10)






Obudowa

Tracer X-Ray

2x USB 2.0
2x USB3.0
1x czytnik kart SD/microSD
1 wiatrak przedni
filtry przeciwpyłowe
zasilacz montowany od dołu
elementy montażowe
zatrzaski na napędy optyczne
montaż bez narzędziowy (klapa obudowy)









Szczegóły na stronie producenta:

Aktualna cena w sklepach:



Płyta główna

ASrock FM2A88M-HD+ R3.0 (microATX)
Chip: AMD A88X (Bolton-D4)




Obsługiwane procesory: FM2 do 95 wat, FM2+ do 100 wat
Obsługiwane pamięci RAM:  DDR3 2400+(OC)/2133/1866/1600/1333/1066

Złącza:

1 PCIe 3.0 x16
1 PCIe 2.0 x1
1 PCI
1 LPT
2 COM
1 TPM
1 PS/2
1 RJ-45 Ethernet (RTL8111GR)
4 USB 3.1 Gen1 (2 Front, 2 Rear)
8 USB 2.0
2 sloty RAM (max do 32 giga)
4 SATA (możliwość obsługi dysków powyżej 3 TERA w windows 10) 6.0 Gb/s, obsługa dysków w systemie RAID (RAID 0, RAID 1, RAID 5 and RAID 10), NCQ, AHCI i Hot Plug

Technologia: AMD Dual Graphics (współpraca 2 kart graficznych)

Wyjścia monitora: DVI-D / D-Sub / HDMI (obsługa rozdzielczości 4K i 2K)

5.1 kanałowy chip audio: Realtek ALC662 (ELNA audio, kondensatory przeciw zakłóceniowe)
oddzielne wyjścia audio na panel przedni (możliwość re konfiguracji)

Płyta posiada kondensatory polimerowe

BIOS/UEFI 64Mb AMI UEFI Legal BIOS with GUI support
ręczne ustawienia częstotliwości pracy CPU i RAM oraz napięcia pracy każdego z podzespołów płyty w tym wiatraków

detekcja obecności kabli w złączach jack karty dźwiękowej i innych



Szczegóły na stronie producenta:

Aktualna cena w sklepach:







Procesor CPU

GPU (APU, współpraca)

AMD APU A6 6400K 4,3GHZ (chłodzenie BOX'owe) procesor na sockecie FM2





https://www.euro.com.pl/procesory/amd-apu-a6-6400k-4-3ghz-box.bhtml

max overclocking: 6300 MHz 😳 (odblokowany mnożnik: 45x)

Pamięci:
L1: 1x64 KB / 1x16 KB
L2: 1 MB

Instrukcje:
64 bit
MMX, SSE, SSE-2, SSE-3, SSSE-3, SSSE4A, SSE4.1, SSE4.2, AVX, BMI1, ABM, TBM, FMA4, XOP, DEP, AMD-V, EM64T, CPB, AES-NI



Wbudowany układ grafiki pracujący w APU:

APU AMD Radeon HD 8470D
844 MHz / RAM 2 GIGA 800 MHz
Sprzętowa obsługa: DirectX 11, Shader 5.0




Szczegóły:

Testy wydajności w grach:




GTA 5:

Aktualne ceny procesora:

Wyniki w benchmarkach:



Zrzut z programu HW Info:

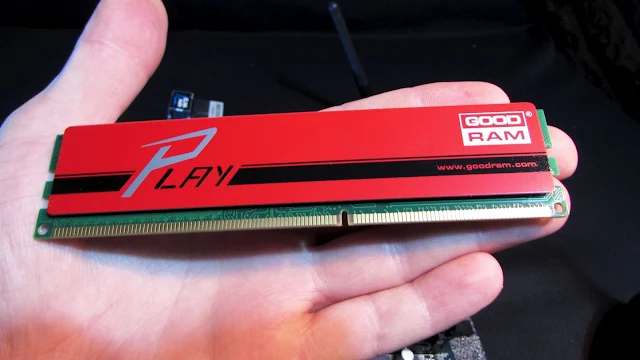

Pamięć RAM


8 GIGA dual channel:

GoodRam DDR3 1600 Play x2






Rodzaj pamięci DDR3
Pojemność 1 kości: 4 GB (2x4 GB)
Taktowanie 1600 MHz (PC3-12800)
Możliwość podkręcenia do 1866 MHz i opóźnień (9/10/9/24) oraz napięcia do 1,65 volt
Opóźnienia (cycle latency) CL 9    (9/9/9/28)
Napięcie 1,5 V


Opis produktu na stronie producenta:

Aktualne ceny produktu:





Zasilacz

CHIEFTEC GPA-400S8 400W 80+
(80% sprawności, zasilacz budżetowy, nie jest z czarnej listy ✌😄)







Opis produktu na stronie producenta:

Aktualne ceny:





Grafika

Zotac GT 1030 GDDR5 2 giga:
https://flesztech.blogspot.com/2018/07/gt-1030-gddr5-dobra-karta-graficzna-w-niskiej-cenie.html











Dyski twarde

Dysk SSD Silicon Power Slim S55, 120 GB




Opis produktu na stronie producenta:

Aktualne ceny:



Dysk HDD Samsung 320GB HD322IJ

Opis produktu:

Aktualne ceny:




Karty dźwiękowe

Sound Blaster Audigy SE (SB0570) wersja na PCI
odtwarzanie i nagrywanie 96 KHz 24 bit, oparta o dobrej znanej marki chip Wolfson WM8775

Dźwięk przestrzenny 7.1
Odstęp sygnału od szumu 100 dB
Oprogramowanie Creative Media Source w komplecie
Technologia EAX ADVANCED HD 3.0 podnosi jakość dźwięku w grach
Technologia CMSS przetwarza sygnał stereo na dźwięk przestrzenny 7.1
Wyjście SPDIF o jakości do 24-bit. Programowalna częstotliwość próbkowania 44.1, 48 lub 96 kHz
64-głosowa polifonia z obsługą wielu barw
128 instrumentów i 10 zestawów perkusyjnych MIDI
Bank SoundFont o pojemności 2 MB lub 4 MB





Opis produktu na stronie producenta:

Aktualne ceny:

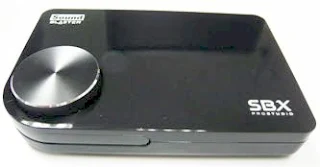

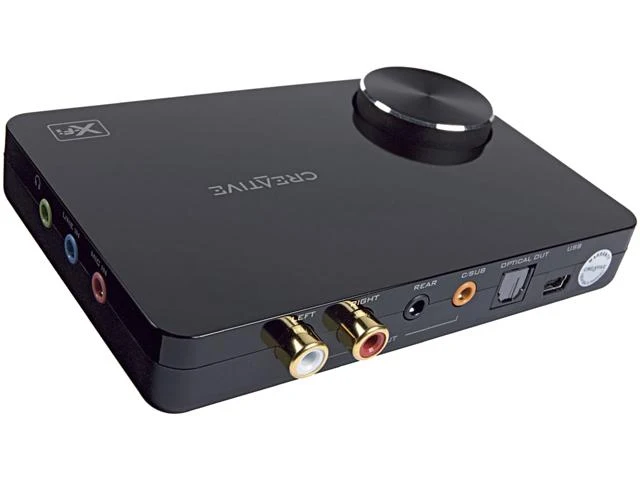

Sound Blaster X-FI 5.1 Surround SBX (SB1095) wersja na USB

odtwarzanie i nagrywanie 96 KHz 24 bit
przetwornik Cirrus Logic CS5345

Wyjście optyczne: 1 x TOSLINK
Wyjście: 2 x Złącza RCA typu jack (L/P) 1 x Złącze 3,5 mm typu jack (Wejście liniowe) 1 x Złącze 3,5 mm typu jack (C/SUB)
Wejście mikrofonowe: 1 x Złącze 3,5 mm typu jack
Wyjście słuchawkowe: 1x Złącze 3,5 mm typu jack
Wejście liniowe: 1 x Złącze 3,5 mm typu jack
Maks. kanał wyjściowy
5.1-kanałowy
Technologie audio
SBX Pro Studio, X-Fi, Dolby Digital Technology












Opis produktu na stronie producenta:

Aktualne ceny:



Głośniki

Creative Inspire T3100
Pasmo przenoszenia: 40 Hz - 20000 Hz
Moc subwoofera wynosi 17 wat, moc satelit 2 x 6 W

Głośnik niskotonowy w drewnianej obudowie






W tej chwili używam zmodyfikowanych głośników i wzmacniacza:
https://flesztech.blogspot.com/2019/10/wzmacniacz-kina-domowego-21-lub-4-x-35wat.html




Mysz

Natec Genesis GX77

http://genesis-zone.com/pl/product/gx77-mysz-dla-graczy/




LICZBA PRZYCISKÓW 7
SENSOR  AVAGO 9500
DPI 5670
CZĘSTOTLIWOŚĆ 1000 Hz
MAKS. SZYBKOŚĆ PRZETWARZANIA DANYCH 11750 FPS
MAKS. SZYBKOŚĆ ŚLEDZENIA 150 ips
DŁUGOŚĆ KABLA 200 cm
WAGA 162 g
WYMIARY (DŁ. SZER. WYS.) W MM 126 x 94 x 41
DODATKOWE FUNKCJE: Programowalne klawisze, Wbudowana pamięć
Laser optyczny na podczerwień (niewidoczny dla gołego oka)
Fajne zmieniające się oświetlenie i możliwość jego programowania



Aktualne ceny:






Pozostałe elementy

Napęd optyczny:

DVD Writer Model SH-222 Samsung (SH-S222A/BEBE)

https://archiwum.allegro.pl/oferta/naped-optyczny-dvd-writer-model-sh-222-samsung-i5978792998.html


Napęd optyczny (rodzina) DVD-REC (Dual Layer)
Typ napędu Wewnętrzny
Typ Slim Nie
Interfejs ATA 66
Bufor (CD,DVD) 2 MB
Rodzaje odczytywanych płyt DVD-RAM, DVD+R, DVD+R DL, DVD+RW, DVD-R, DVD-R DL, DVD-RW, DVD-RW DL, DVD-ROM, DVD-Video, CD-R, CD-RW, CD-ROM/XA, CD-ROM, CD-Audio, Video-CD, CD-I(FMV), Photo CD, CD-Extra, CD-TEXT
Maks. prędkość odczytu CD 40 x
Maks. prędkość odczytu DVD (SL) 16 x
Czas dostępu CD 130 ms
Czas dostępu DVD 150 ms
Maks. prędkość zapisu CD-R 48 x
Maks. prędkość zapisu CD-RW 32 x
Maks. prędkość zapisu DVD-R 22 x
Maks. prędkość zapisu DVD+R 22 x
Maks. prędkość zapisu DVD-RW 6 x
Maks. prędkość zapisu DVD+RW 8 x
Maks. prędkość zapisu DVD-R DL 12 x
Maks. prędkość zapisu DVD+R DL 16 x
Maks. prędkość zapisu DVD-RAM 12 x
Możliwość pracy w pionie Tak
Kolor przedniego panelu czarny
Waga 750 g
Informacje dodatkowe wymiary: 148,2 x 42 x 170



Drukarka laserowa HP LaserJet P1005





Klawiatury:

Fury hornet nfu-0868 antighosting






oraz

Klawiatura bezprzewodowa Marquant (bluetooth v3.0, 2 paluszki AAA)

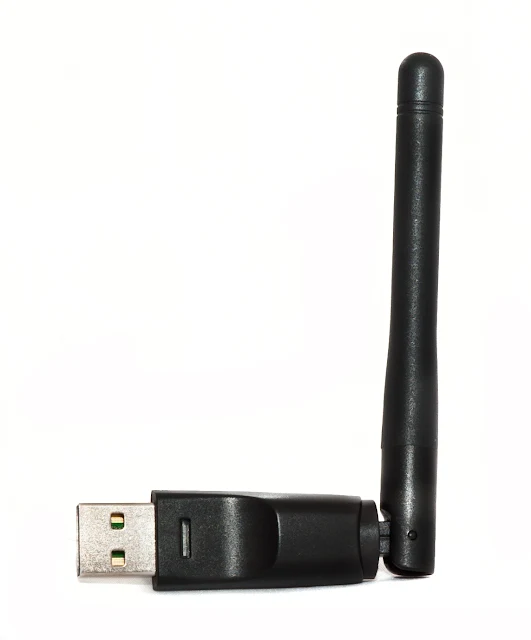

Adapter WI-FI Ferguson W03

https://www.komputronik.pl/product/182738/ferguson-w03.html



Adapter bluetooth Esperanza 2.0

http://esperanza.pl/esperanza-usb-adapter-bluetooth-2-0,181,422.html

Słuchawki
Pioneer SE-M521



Sony, MDR-XB50



https://flesztech.blogspot.com/2017/06/sony-mdr-xb50-suchawki-z-bardzo.html

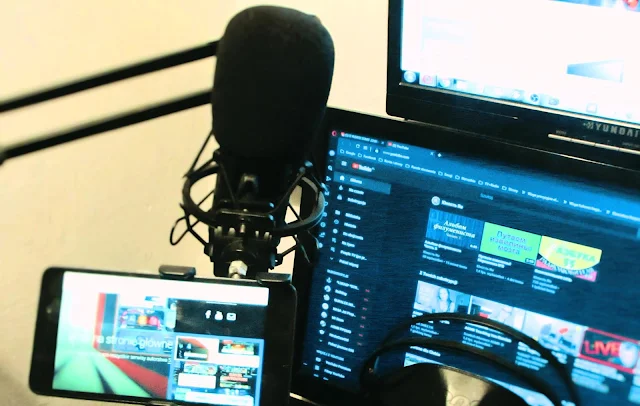

Mikrofon:
Tracer Studio Pro:




https://flesztech.blogspot.com/2019/03/nowa-oprawa-graficzna-i-zmiany-na-elektrodynce.html

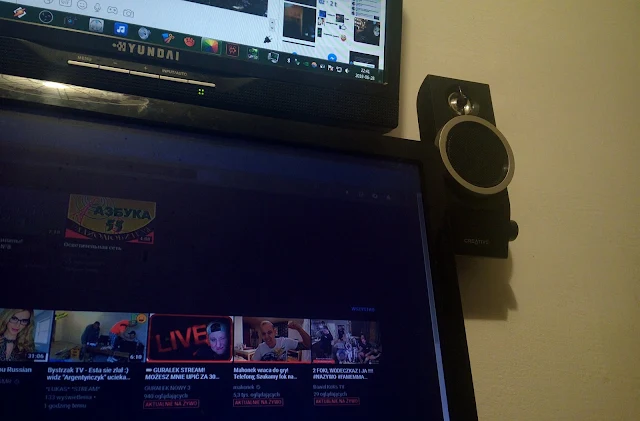

MONITORY:

Logik Full HD (16:9 22, cali) L22FED21

DVD-ROM / USB / 2xHDMI / VGA PCI / Composite VIDEO / RCA / DVB-T / DVB-C (CI)






HYUNDAI ImageQuest IT T91D (4:3, 19 cali) VGA / DVI


Rezerwa: AOC LM765 (4:3, 17 cali)



Jako zewnętrzny monitor / telewizor:
Hitachi 32LD8600 (Telewizor/monitor, VGA, HDMI 16:9, 32 cale)

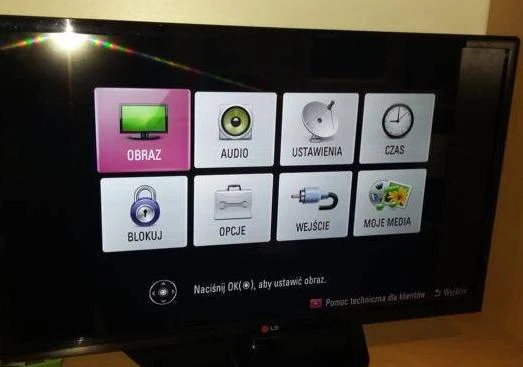

Obecnie główny monitor:
Monitor TV HDMI DVB-T LG 32LN5400 LED IPS





Ale wspominałem że wszystkie komputery będą ze sobą współpracowały np. przy tworzeniu streamów lub innych ciekawszych efektów, w jaki sposób? Oczywiście między innymi dzięki videograbberowi oraz konwerterom sygnału HDMI i VGA a także osobnym kartom muzycznym.






To w zasadzie tyle.
Taki zestaw pozwoli na pewno na o wiele lepsze efekty niż do tej pory głównie jeśli chodzi o obróbkę audio-video, także zapraszam na kolejne produkcje filmowe na kanale PaCZaj TV lub gdzieś indziej w internecie gdzie moglibyście mnie spotkać. ✌😎 Oczywiście miłym zaskoczeniem jest także to że pomimo marnej jakości karty graficznej wbudowanej w procesor, komputer ten już teraz jest w stanie obsłużyć spokojnie wszystkie starsze gry wydane przed rokiem 2014, a nawet parę tych nowszych gier po tym roku w tym między innymi GTA 4, GTA 5 na ustawieniach minimalnych i FPS'ach ledwo przekraczalnych 30 ale umówmy się że to komputerem do gier stanie się w momencie dołożenia lepszej karty graficznej. 👌😋












Przykładowe zrzuty obraz z programów
do obróbki audio video oraz paru gier:



Battlefield 4:


Asphalt 8 Airborne:

 GTA 4:


GTA V:

World Of Tanks:



Steam:





Wyniki z passmark 9 i Cristal disk Mark:




Wyniki z PCMARK10:





********************************************











Obejrzyj możliwości układu AMD A6 6400K z wbudowaną grafiką GPU Radeon 8740D
