Kolejna wielka modyfikacja roweru elektrycznego a raczej budowa od zera, ebike piorun V.2 (październik 2023)

Kolejna wielka modernizacja, ale można to uznać za przebudowę od samych podstaw ponieważ wszystko co poprzednie już zostało zdemontowane a budowa nowej deski rozdzielczej nastąpiła od zera.





Nowości oraz zmiany:

  • Nowy przełącznik zespolony przy kierownicy (lewa ręka) bardziej intuicyjne znalezienie przycisków pod lewą ręką, prawa ręka to manetka gazu
  • Nowa deska rozdzielcza oraz jednocześnie centralka elektroniki, znajdująca się teraz na ramie
  • Amperomierz cyfrowy, licznik energii pobieranej w jednostkach watogodzin i amperogodzin, czas pracy, można teraz dokładnie określić pobieraną energię z akumulatora i monitorować jego stan (licznik energii KEWESI KWS-DC200 50A krytykowany przez "oszołomów z elektrody" zresztą jak "wszystko co tanie to niedobre, więc musi być drogie" a tak wcale nie jest, bo ten licznik tak naprawdę jest bardzo dobrym urządzeniem zliczającym pobór prądu, jeśli parametry odbiegają od realnych minimalne po przecinku można je skorygować potencjometrami natężenia i napięcia, pamięć licznika zachowuje się nawet po wyłączeniu napięcia)
  • Woltomierz i animacja naładowania baterii ebika, także podczas ładowania
  • Kontrolki LED kierunkowskazów, światła STOP, reflektora przedniego (i jego poziomu jasności)
  • Kontrolki LED uruchomionej przetwornicy 5 volt 6 amper (USB) oraz ładowania alarmu, licznika rowerowego, oraz tylnej lampki (posiada własny akumulatorek i w razie awarii zasilania świeci się niezależnie)

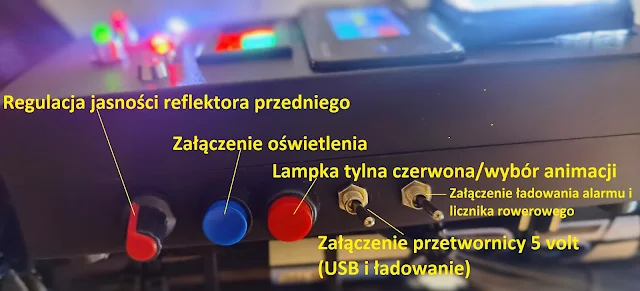

  • System płynnej regulacji jasności reflektora przedniego przy pomocy potencjometru lub przycisk chwilowy pełnej mocy przy kierownicy
  • Nowe okablowanie zasilania głównego do 30 amper oraz boczniki do 50 amper wytrzymałości (przyszłościowo pod większe akumulatory oraz silniki)
  • Nowe mocowanie torby narzędziowej, teraz torba trzyma się sztywno i nie przekrzywia się
  • Nowe gniazdo z pozłacanymi stykami USB oraz nowe gniazdo DC do podłączania przejściówki na gniazdo zapalniczki lub przetwornicy QUICK CHARGE 2.0 USB
  • Termometr oraz przełączniki czujników termometru, termometry kontrolera silnika oraz termometr baterii ebika - możliwość przełączania odczytów pomiędzy czujnikami





Film:



Zmienny czujnik temperatury, mierzenie temperatury sterownika silnika oraz baterii ebika:





Fotki oraz opisy:




























Aktualizacja:
został wymieniony przełącznik zespolony na nowy typ
