Mój zestaw radioamatora, specyfikacje techniczne oraz zbiór sprzętu i oprzyrządowania odbiorczo-nadawczego

Oto mój zestaw do odbioru praktycznie w całej skali począwszy od 100 kiloherców do aż 2 gigaherców. Są to przeróżne skanery radiowe, radiotelefony, odbiorniki SDR-RTL oraz CB-radia.

Zobacz też:

ATS-20 - miniaturowy odbiornik globalny:

https://flesztech.blogspot.com/2023/03/ats-20-najtanszy-skaner-radiowy.html

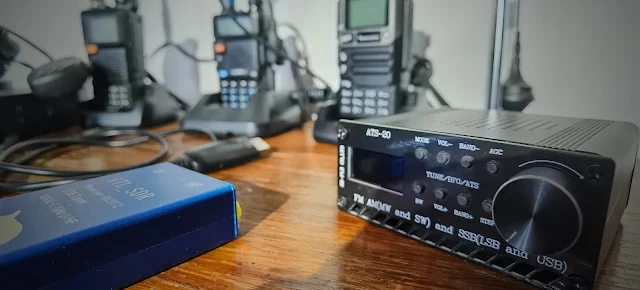

Oto mój cały zestaw wszystkich urządzeń odbiorczo-nadawczych

Na pierwszym planie odbiornik ATS-20 SI4732 ultrakompaktowy przenośny odbiornik KF szerokopasmowy AM/FM/SSB

zakres odbioru 150kHz-30MHz, 76-108MHz (pasma amatorskie krótkofalarskie, CB radio, rozgłośnie radiowe)

częstotliwość wybierana za pomocą przycisków BAND oraz pokrętła VFO

obsługiwane emisje analogowe: AM, FM, USB, LSB

odbiornik DSP na czipie SI4732

regulowana szerokość pasma (bandwidth)

wyświetlacz OLED

wbudowany akumulator

wbudowany głośnik

AGC

złącze słuchawkowe jack 3.5mm

antena teleskopowa 75cm w zestawie (jedynie do odbioru FM) do całej reszty wymagane są inne anteny, które robią ogromną różnicę

ładowanie poprzez złącze microUSB 3.0.

RTL-SDR USB odbiornik RTL2832U + R820T2

czyli ulepszona wersja potrafiąca odbierać od 100KHz do 1766MHz posiada oddzielne wejścia antenowe na niskie częstotliwości od 100 Khz do 30 MHz oraz oddzielne na wyższe pasma

Kabel do programowania radiotelefonów baofeng oraz quansheng

Różne rodzaje przejściówek i gniazd umożliwiające dowolną konfigurację i podłączanie różnych anten pod każdy sprzęt

CB radio MAAS KBC-4040 Colonia

Baofeng UV-5R Plus a obok Quansheng UV-K5 z ładowaniem przez USB 3.0

Baofeng oraz tzw. gruszka (ten typ gruszki pasuje jedynie do baofengów, z quanshengami nie współpracuje bo jest inny rodzaj połączeń na pinach, można to obejść dorabiając przejściówki jack lub kupić gruszkę pod wersję do quanshengów)

Antena specjalna przeznaczona na pasmo CB radia oraz KF (27 MHz), długość 1,3 metra, teleskopowa z wbudowaną cewką, antena bardzo dobrze pracuje i jest zachwalana

Zestaw wszystkich anten

Kolejna antena teleskopowa na pasmo 144 MHz

Zestaw 3 radiotelefonów

od lewej:

- Quansheng UV-5R Plus

- Baofeng UV-5R (standardowy radiotelefon)

- Quansheng UV-K5 (ulepszona wersja UV-5R Plus)

Quangshengi można zaprogramować przy pomocy kabla usb by pracowały jako pełnoprawne skanery radiowe z o wiele szerszą skalą i możliwościami, można także programowo zmusić je do nadawania po za wyznaczonymi częstotliwościami w tym przerobić je na CB radia (tzw. ręczniaki) dzięki dodatkowym antenom bardzo dobrze działają jako np. CB radio (mimo skutków ubocznych takich jak harmoniczne)

Antena na pasmo CB radio oraz KF z przejściówką BNC na SMA

Skaner radiowy ATS-20

Odbiornik globalny ATS-20 zachwala także inny radioamator, który zna się w temacie (ja go zachwalałem znacznie wcześniej):
