Mój zasilacz będzie całkiem inny i nietypowy bo będzie się składał z różnych modułów dodatkowych, które będą rozbudowywały go o różne funkcje.
Część główna to oczywiście "część napędowa" czyli sam zasilacz sieciowy, będzie posiadał aż 3 oddzielnie linie zasilające i 6 różnych napięć (prąd stały i zmienny), to znaczy będzie mógł jednocześnie zasilać aż 3 do 6 różnych urządzeń, np. dyski twarde wymagają 2 różnych napięć 5 i 12 volt albo drukarki 12 lub 15 i 32 lub 35 volt - w takich sytuacjach bardzo się przydaje zasilacz który podaje kilka różnych napięć.
Zasilacz będzie posiadał transformator sieciowy w celach zasilania delikatnych urządzeń, które wymagają zasilania bez żadnych zakłóceń (takie zakłócenia powodują przetwornice) np. odbiorniki radiowe. Transformator posiada kilka odczepów z uzwojenia, na których występują różne napięcia prądu zmiennego: max: 40, 30 i 14 volt
Przetwornice natomiast będą dostarczały prąd sporej mocy, który może zasilić nawet różne modele laptopów. przy 20 voltach i prawie 5 amper moc zasilacza to około 100 wat
Aby podłączać różne modele laptopów, będzie tu zastosowany dodatkowy element czyli kolejna przetwornica 6 amperowa obniżająca napięcie:
Przetwornica DC/DC 35-2V 6A DOWN LM2596 step-down,wej.4,5-35V
https://flesztech.blogspot.com/2016/12/swietna-uniwersalna-przetwornica.html
a także przetwornica 10 amper z regulacją prądu i napięcia, ten element będzie najważniejszy, będzie on służył za główny człon całego zasilacza warsztatowego, gdzie można sterować i napięciem i prądem (ogranicznik amperowy):
Więcej informacji o tej przetwornicy:
dane techniczne:
- impulsowa przetwornica napięcia DC-DC
- przetwornica obniżająca napięcie
step-down - zakres napięcia wejściowego: 7V do 36V
- napięcie wyjściowe - regulowane: 1,5V do 35V
napięcie wejściowe musi mieć wyższa wartość niż wyjściowe o ok. 1,5V) - regulacja napięcia przy pomocy potencjometru
- maksymalny prąd wyjściowy: 10A
- rekomendowany prąd znamionowy: 8A
- maksymalna moc wyjściowa: 150W
- zalecana maksymalna moc znamionowa: 100W
- potencjometr do regulacji prądu wyjściowego (ograniczenia)
- dioda LED sygnalizująca pracę w trybie C.C. - stabilizacji prądu wyjściowego (ograniczenia)
- dioda LED sygnalizująca CHARGE / FULL
- częstotliwość pracy: 300kHz
- wysoka sprawność: do 95%
- złącza wejściowe IN+/- i wyjściowe OUT +/- do przykręcenia przewodów
- wyposażona w radiator
- wyświetlacz ciekłokrystaliczny LCD z podświetleniem
- woltomierz napięcia wejściowego lub wyjściowego
Tryb F-0: Wyświetla napięcie wyjściowe
Tryb F-1: Wyświetla napięcie wejściowe
Tryb F-2: Naprzemienne wyświetlanie napięcia wejściowego i wyjściowego - akrylowa transparentna (przeźroczysta) obudowa
- brak zabezpieczeń przed podłączeniem niewłaściwej polaryzacji
polecamy dodać diodę zabezpieczają wejście - ładowanie akumulatorów - brak zabezpieczenia:
konieczne dodanie własnego zabezpieczenia w postaci diody prostowniczej
chroniącej wyjście przetwornicy - wymiary przetwornicy winners: 80 x 53 x 35mm
- waga: ok. 132g

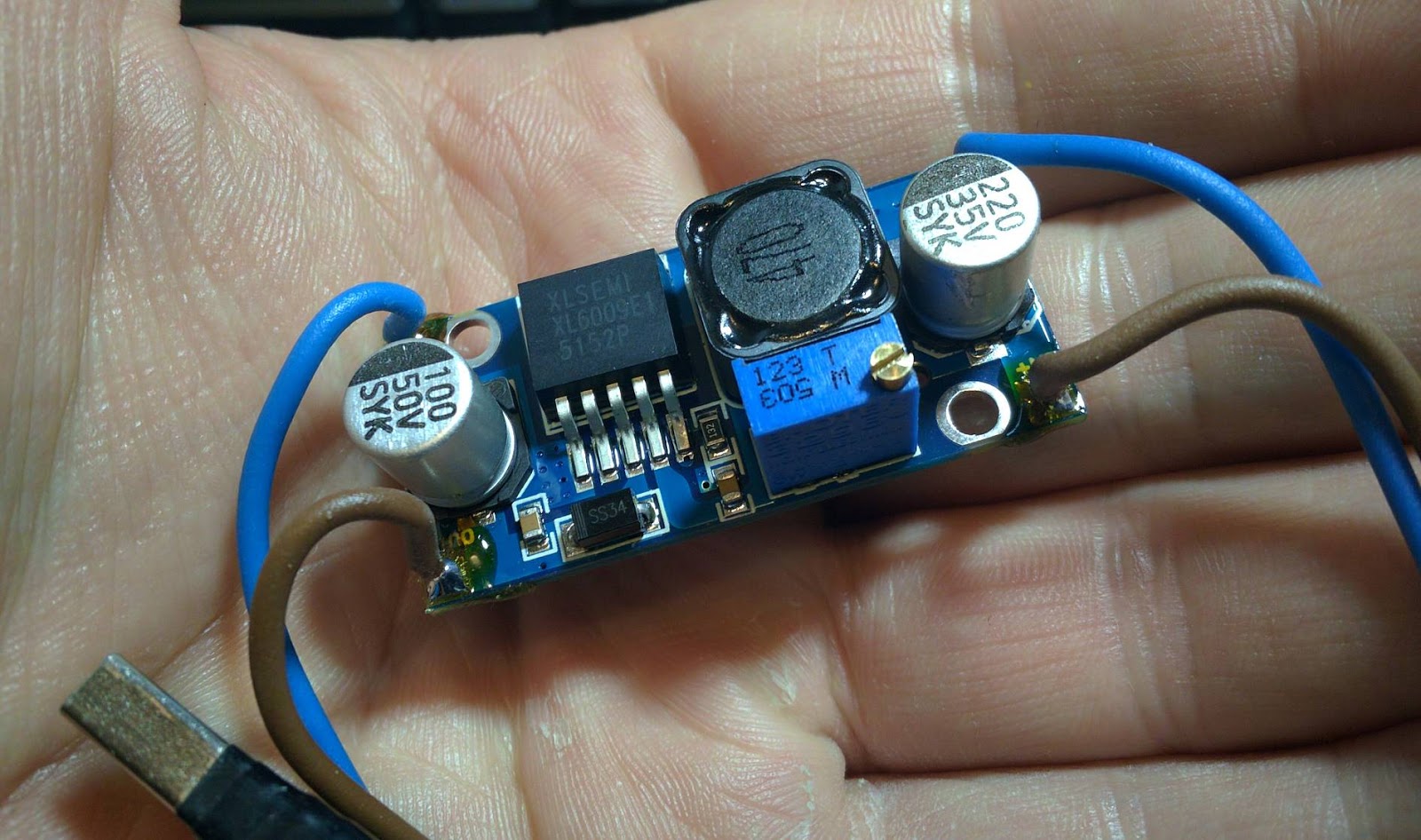

Będzie także w komplecie przetwornica STEP-UP 3 amper na układzie XL6009, sprawność <94% napięcie wejściowe: 3V-32 V na wyjściu ma od 5V do 35 volt w testach jakie przeprowadziłem można podwyższyć nawet max do 50 volt Prąd wejściowy: max 4A, bez obciążenia 18 mA prąd wyjściowy: maksymalny 3A, wymagany jest dodatkowy radiator ale w moich testach wyszło że ten układ wcale się mocno nie nagrzewa 😃 po prostu super przetwornica mocna i idealna do różnych zastosowań
Kolejna przetwornica będzie posiadała 2 oddzielne napięcia 15 i 35 volt dla każdej linii po 0,5 ampera - ta natomiast będzie służyła np. do zasilania różnych modeli drukarek (kabel/przejściówka będzie w zestawie) a konkretne napięcie (czasem jest to 35 a czasem 32 volt a na 2 linii 12 lub 15 volt) do danej drukarki także będzie można dostosować dzięki powyższym przetwornicom dodatkowym.
Natomiast transformator będzie służył jako kolejna linia prądu stałego (przy zastosowaniu mostka prostowniczego) dla przetwornicy regulowanej STEP-UP, która podwyższy do konkretnego napięcia jakie potrzebuje dany model laptopa (w zestawie kilka wtyczek do różnych modeli laptopów):

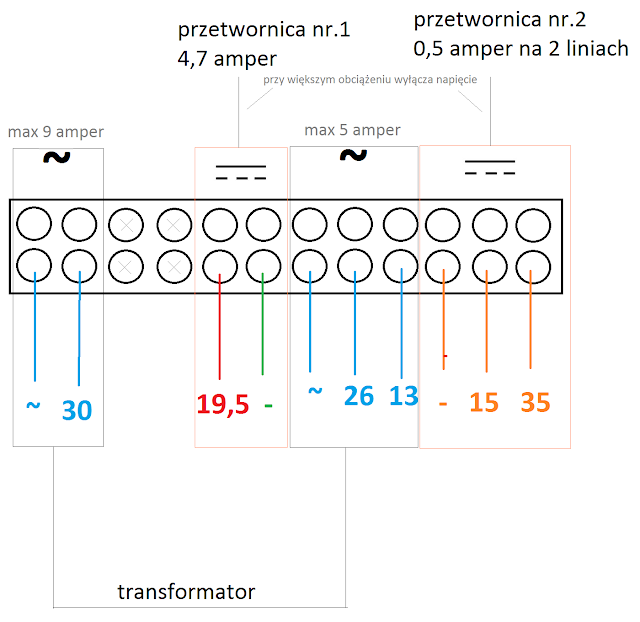

Oto schemat wyjść (z kostki elektrycznej) z mojego zasilacza
przetwornice posiadają zabezpieczenia LPS - limited power source
obwód główny zasilacza dodatkowo zabezpieczony wykręcanym bezpiecznikiem topikowym
A oto różne dodatki do mojego zasilacza:
Moduł stabilizatora zasilania z mostkiem prostowniczym max 1 amper, oparty o układ LM317T z możliwością ustawienia napięcia: 1,5, 3, 4,5, 6, 9, 12 volt
Miernik analogowy natężenia prądu max 10 amper z wbudowanym bocznikiem:
Bezpiecznik nadprądowy bimetaliczny do 2 amper, przy przeciążeniu powyżej 2 amper po paru sekundach rozłącza obwód:
Mostek prostowniczy kbpc3510 35 amper:
Wymienialny bezpiecznik topikowy:
Dlaczego to wszystko jest w zewnętrznych modułach? Aby zasilacz był naprawdę uniwersalny a nawet mobilny, czasem zdarza się że konkretny moduł przyda się chwilowo "gdzieś indziej" dlatego nie ma sensu pchać wszystkiego do 1 obudowy, czasem warto mieć wszystko oddzielnie i stosować daną rzecz tylko w razie potrzeby.
Dodatkowo do zasilacza będzie kilkadziesiąt różnych przejściówek gniazd, wtyczek, krokodylków co widoczne jest na poniższym filmie
- gniazdo zapalniczki samochodowej
- wtyczki do różnych modeli telefonów komórkowych i smartfonów
- wtyczki komputerowe sata, ide
- kilka najpopularniejszych wtyczek DC do różnych modeli laptopów, słuchawek bluetooth, starszych urządzeń, walkmanów, discmanów,odbiorników radiowych, itp.
- wtyczki i gniazda usb, microusb ,mini usb, usb typ B
- gniazdo drukarki
- gniazdo baterii 9 voltowej

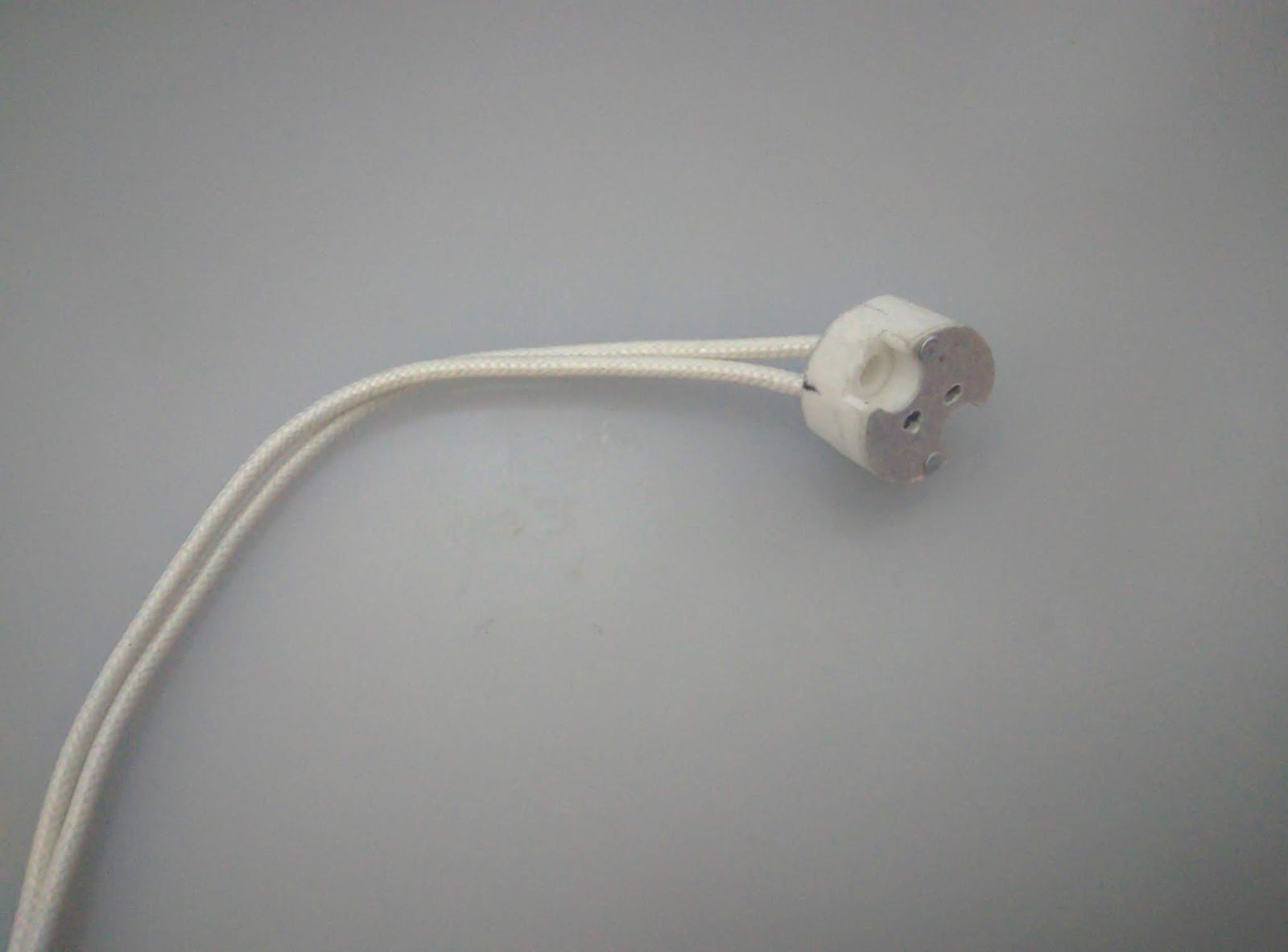

- gniazdo dla żarówek
- krokodylki i kostki elektryczne
- złącze do płytek prototypowych
- czy różnego rodzaju wtyczki jack 4 pinowe i rca (czasem są takie urządzenia zasilane na ten typ)
Zasilacz będzie musiał pracować czasem na wysokich obrotach dlatego zastosowałem tutaj chłodzenie wentylatorem, niestety nie ma tak jak w prawdziwych zasilaczach automatycznego załączania w przypadku przekroczenia temperatury lecz uruchamianie ręczne. W obudowie zostały wywiercone specjalne otwory o mniejszej średnicy (szybszy ruch powietrza) w miejscach zasysania powietrza zimnego a górą, dużym otworem będzie wylatywało ciepłe.
Wentylator posiada oddzielny mostek prostowniczy:
Ten zasilacz jest na tyle wydajny prądowo że można z niego zrobić nawet zgrzewarkę, obejrzyjcie film:
