CB konwerter - jak działa to urządzonko?

Tym razem zaprezentuję wam kolejny ciekawy moduł elektroniczny jest to CB konwerter, który potrafi prze-konwertować pasmo CB na fale średnie, dzięki czemu CB radio będziemy mogli odbierać na dowolnym odbiorniku radiowym, który odbiera fale średnie.




Wystarczy się tylko podpiąć pod antenę ferrytową lub antenę/śruby/gniazdo typu loop, i już możemy odbierać fale CB całkiem tanio bo za około 30 zł, nie musząc kupować CB radia.
Wygląd konwertera:





Konwerter ten podpina się pod radio samochodowe (gniazdo antenowe), ale ja na filmiku zrobiłem modyfikację i podczepiłem ten konwerter do przenośnego radyjka marki Denver, model TWR804:





Zobaczmy jak to zadziała, czy czułość będzie odpowiednia? Posłuchajmy przykładowych nagrań by się przekonać czy warto go kupić. Jaka będzie jakość odsłuchu przy antenie (antena prętowa) o długości około półtora metra.



Na filmiku zobaczycie ten moduł konwertera wyjęty z obudowy oraz zabezpieczony klejem na gorąco, ponieważ jest to moja modyfikacja





Dolutowany został kabel antenowy symetryczny z wtyczką jack idący do wejścia anteny na fale średnie w odbiorniku oraz kabel antenowy koncentryczny z łącznikiem typu beczka F, do nakręcania kabla antenowego idącego do anteny prętowej oraz gniazdo na baterie 9 volt (zasilanie konwertera w przedziale 9 do 14 volt, zasilacz transformatorowy regulowany lub bateria 9 voltowa)

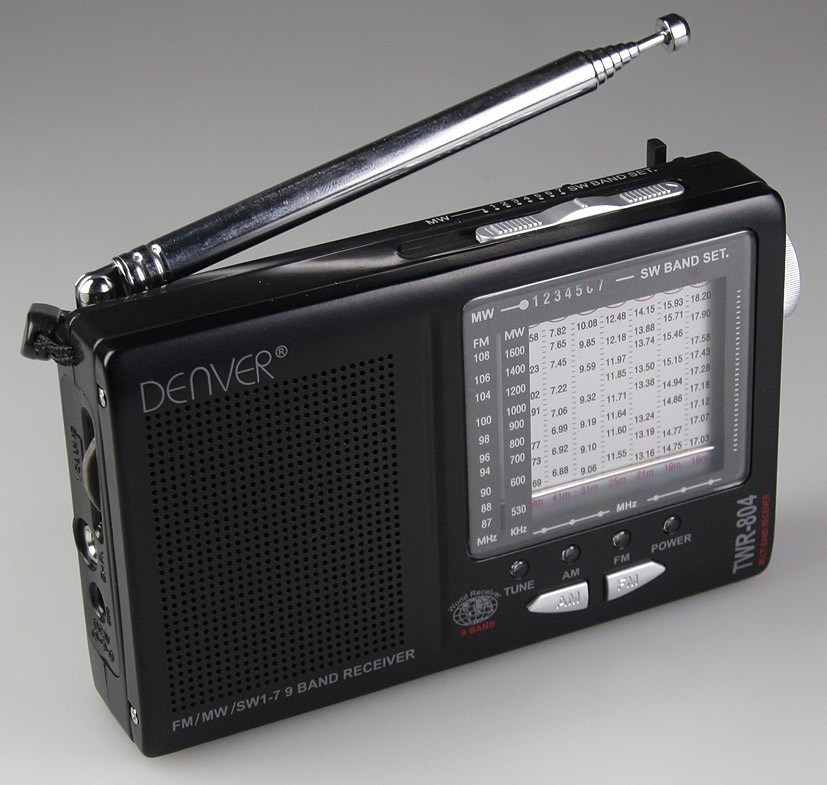

Na filmiku przy okazji możecie zobaczyć fajny niewielki przenośny odbiornik radiowy na dwa paluszki typu AA, marki Denver, model TWR-804, odbierający fale FM, średnie oraz krótkie.

Nagranie fragmentu rozmów na paśmie CB wykonałem przy pomocy tabletu lark z windows oraz zewnętrznej karty dźwiękowej, do której wejścia podłączyłem wyjście słuchawkowe z tego radyjka, posłuchać tam możemy jak ten konwerter odbiera CB radio, w moim przypadku z odległości około 2 kilometrów, można zrozumieć mowę, powyżej jest już słabiej.

No i zapomniałbym oto schemat połączenia tego konwertera z radiem:





oraz wykaz częstotliwości, czyli gdzie szukać poszczególnych kanałów CB na częstotliwościach fal średnich:




No i oczywiście link do sklepu gdzie można go kupić: http://nowyelektronik.pl/index.php?id_pr...er=product
