Budujemy projekt elektroniczny dla widza na specjalne zam贸wienie (i jego smutny koniec 馃槨 )

Budujemy projekt dla jednego z naszych widz贸w, wpieraj膮cych kana艂 bo przypominam tylko oni podlegaj膮 promocjom i r贸偶nym bonusom. Nasz widz wybra艂 bardzo ciekawy projekt, kt贸ry zostanie wykonany za po艂ow臋 ceny koszt贸w materia艂贸w do budowy oraz nie wliczaj膮c w to robocizny, mimo to pozwoli艂em sobie na u偶ycie najlepszych dost臋pnych mi materia艂贸w, by sprz臋t wyszed艂 po prostu super.




A wi臋c przechodzimy do projektu. B臋dzie to g艂o艣nik mobilny zasilany na ogniwa 18650 a tak偶e 艂adowany i zasilany z sieci 230 volt 2.5 amperowym zasilaczem. Wzmacniacz b臋dze oparty o player gotowiec z bluetooth oraz czytnikiem kart SD i USB, b臋dzie posiada艂 oczywi艣cie radio FM a tak偶e wej艣cie audio jack (AUX). Dodatkowo z ty艂u obudowy na 偶yczenie widza, do艂o偶one zosta艂y r贸wnie偶 wyj艣cia audio w formie gniazd RCA do pod艂膮czania zewn臋trznych wzmacniaczy czy subwoofera aktywnego a tak偶e standardowe zaciski g艂o艣nik贸w zewn臋trznych.

Ten g艂o艣nik posiada膰 b臋dzie wszystko to co powinien i co markowe g艂o艣niki posiadaj膮.

Widz wymarzy艂 sobie aby by艂a to alternatywa g艂o艣niczka JBL, wed艂ug mnie zastosowane materia艂y i ca艂kowity koszt w wysoko艣ci 100 z艂 mo偶e 艣mia艂o konkurowa膰 nawet z kolumnowymi g艂o艣nikami bluetooth. Zastosowany zosta艂 tutaj g艂o艣nik ze sporym magnesem a tak偶e zbudowany zosta艂 tunel bass reflex dzi臋ki czemu niskie tony bardzo dobrze si臋 uwydatni艂y. Nie ukrywam 偶e drewniana obudowa by艂aby znakomita lecz wzros艂aby waga urz膮dzenia i nie by艂oby ju偶 takie mobilne.

Najtrudniejsze s膮 oczywi艣cie pocz膮tki czyli rozplanowanie co i gdzie ma si臋 znale藕膰 by wszystko spasowa膰 idealnie na centymetry i by potem nie robi膰 r贸偶nych poprawek. Potem ci臋偶ka praca w wywiercaniu i wycinaniu otwor贸w - mo偶e chyba najci臋偶sza. Na poni偶szych fotkach zobaczycie ju偶 prace wyko艅czeniowe, tego czego nie wida膰 to ci臋偶ka praca nad przygotowaniem samej konstrukcji obudowy.




Oto szczeg贸艂y projektu

ZAM脫WIENIE FLESZTECH czerwiec 2021

Projekt wzmacniacza mobilnego 2x10 wat oparty o uk艂ad klasy D  PAM8610


U偶yte elementy:


GA艁KA 13mm/ALU GCL13 1,90 z艂

KOSZYK OGNIW 18650 3 × 2,90 z艂

Obudowa Z15                 18,90 z艂

PRZE艁膭CZNIK KO艁YSKOWY 1,20 z艂

PRZYCISK MONOSTABILNY 1,30 z艂

MIERNIK NAPI臉CIA         9,90 z艂

Modu艂 wzmacniacza 2x10W (PAM) 14,90 z艂

艁adowarka Li-ion 3pakiet 12V 25amp  10,90 z艂

Zasilacz 12 volt 2.5 amper (u偶ywka) 10 z艂

Player MP3/Bluetooth/SD/USB - by艂 to player widza, kt贸ry mi przys艂a艂 lecz wycofany z powodu wad technicznych, zast膮piony inn膮 wersj膮 (koszt oko艂o 20 z艂)


Widz w prezencie dosta艂 tak偶e kabel zasilania do komputera za 10 z艂 (s艂u偶膮cego za komputer serwerowni, kt贸ry tak偶e mu pomog艂em wybra膰 i skonfigurowa膰 oprogramowanie do monitoringu oraz OBS)


艁膮cznie nagroda dla widza wynosi  117,7 z艂


Opis:

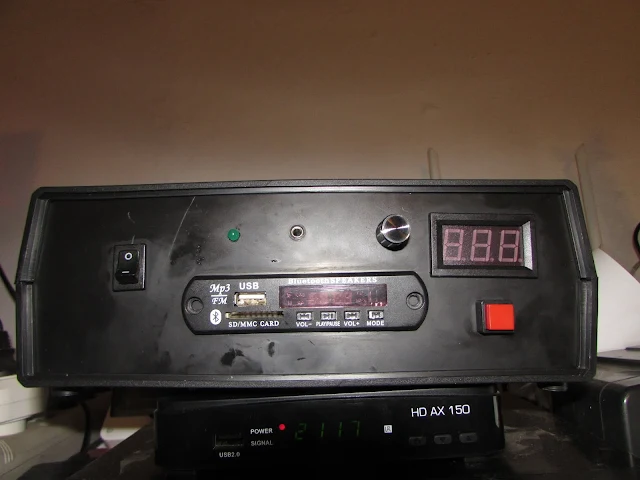

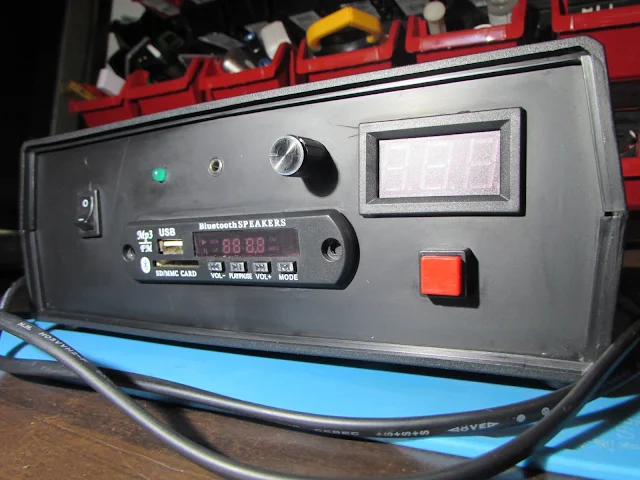

Wzmacniacz 2 razy 10 wat stereo na g艂o艣niki 8 OHM, zastosowano kontroler zabezpieczaj膮cy ogniwa Li-ion (3 pakietowy) 12V o mocy 25 amper, w urz膮dzeniu s膮 ju偶 w艂o偶one ogniwa 18650 lecz w膮tpliwej jako艣ci, u偶ywki z demonta偶u, nale偶y je jak najszybciej wymieni膰 gdy偶 nie pozwalaj膮 na u偶ywanie urz膮dzenia bez zasilania sieciowego d艂u偶ej jak par臋 minut (przy max na艂adowaniu). We wn臋trzu g艂o艣nika zastosowano zasilacz impulsowy 12 volt 2.5 amper wystarczaj膮cy by zapewni膰 zar贸wno 艂adowanie ogniw jak i pracy urz膮dzenia na 3/4 g艂o艣no艣ci g艂o艣nika wbudowanego 10 watowego. Na front panelu od lewej znajduje si臋 w艂膮cznik g艂贸wny, dioda LED koloru zielonego informuj膮ca o w艂膮czonym urz膮dzeniu dalej gniazdo jack 3,5 cala do pod艂膮czenia wej艣cia d藕wi臋ku (np. smartfon) playera musi by膰 w贸wczas ustawiony na opcj臋 AUX, player posiada tak偶e radio FM, antena jest w budowana w urz膮dzenie. Opcja bluetooth pozwala na u偶ywanie bezprzewodowe ze smartfonami i innymi urz膮dzeniami audio. Obok znajduje si臋 ga艂ka g艂o艣no艣ci a ca艂kiem z prawej voltomierz zar贸wno pr膮du z zasilacza jak i akumulator贸w, warto艣膰 pod艣wietla si臋 (na niebiesko) przy pomocy czerwonego przycisku mono stabilnego.

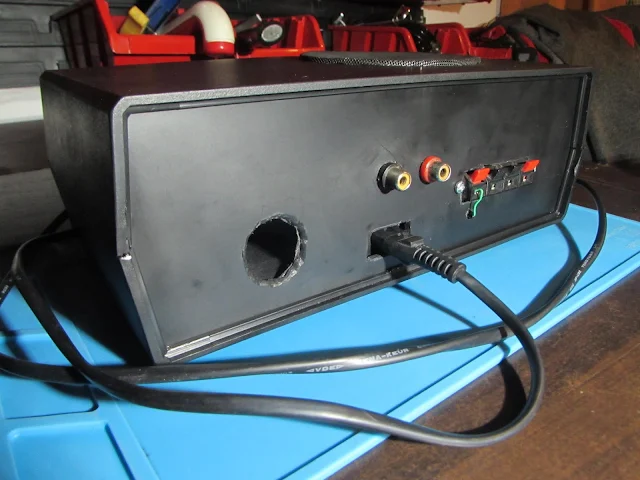

Z ty艂u obudowy znajduje si臋 z艂膮cze g艂o艣nik贸w zewn臋trznych, aby od艂膮czy膰 g艂o艣nik wbudowany a pod艂膮czy膰 zewn臋trzne g艂o艣niki nale偶y wyj膮膰 zielon膮 zwork臋 (w zestawie u偶ytkownik otrzymuje pewien zapas drutu do robienia zworek gdyby zgubi艂 :) ), aby przywr贸ci膰 prac臋 g艂o艣nika wewn臋trznego nale偶y j膮 umie艣膰 z powrotem dok艂adnie tak jak by艂a i nie inaczej !!! (lewy kana艂 czerwony).

Na samym 艣rodku znajduj膮 si臋 wyj艣cia RCA - pozwalaj膮 na pod艂膮czenie wyj艣cia d藕wi臋ku pod inne wzmacniacze czy subwoofery z w艂asnymi wzmacniaczami.

Jest tam tak偶e gniazdo sieciowe na standardowe kable zasilania a z lewej otw贸r tzw. bass reflex by d藕wi臋k z urz膮dzenia nabra艂 odpowiednich niskich ton贸w.


Zalecenia:

Nie wgniata膰 maskownicy g艂o艣nika gdy偶 mo偶e powodowa膰 ucisk na membran臋 g艂o艣nika a co z a tym idzie charcz膮cy d藕wi臋k.

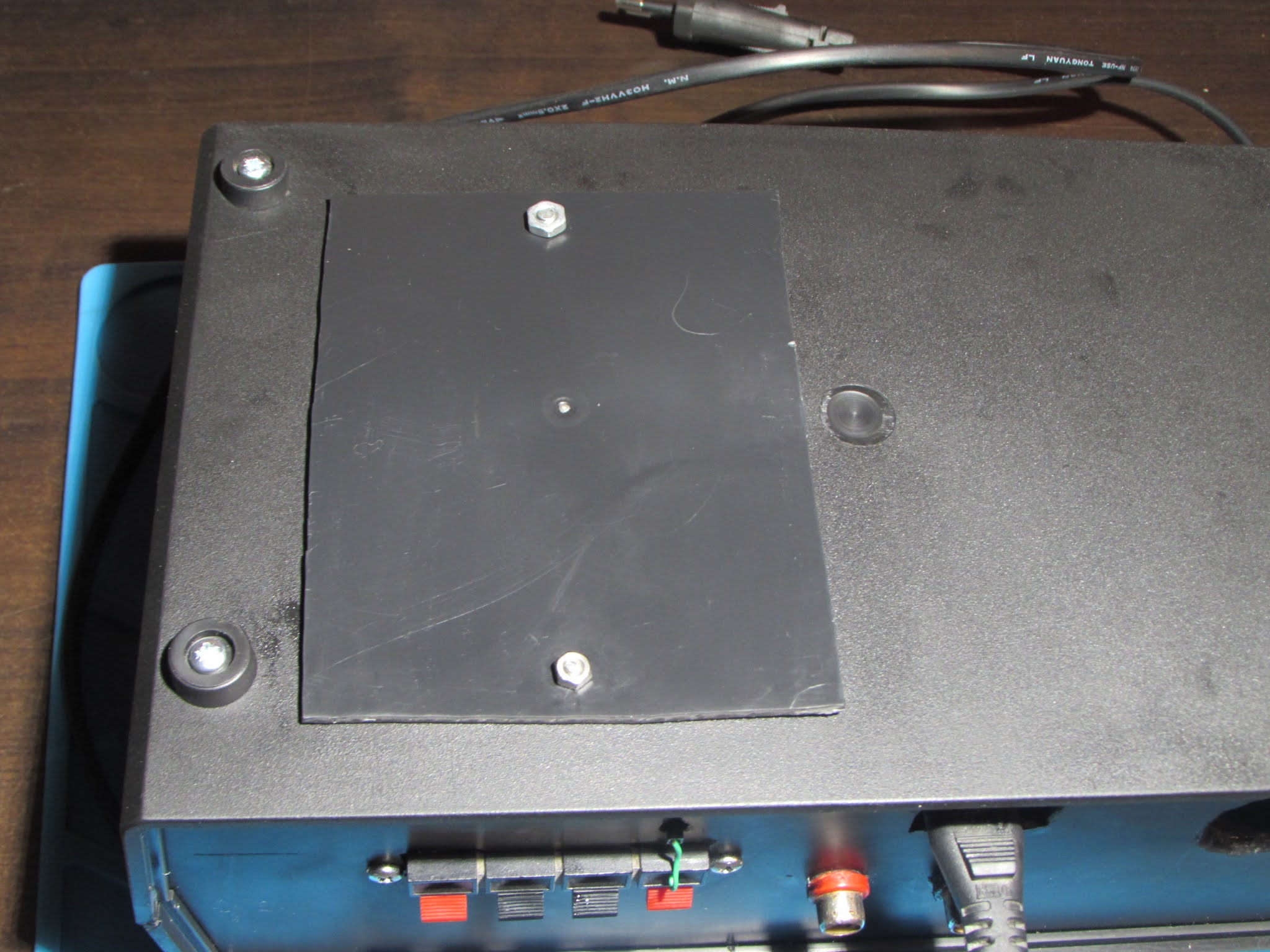

Wymiana akumulator贸w odbywa si臋 przez odkr臋cenie dw贸ch nakr臋tek z do艂u obudowy (mo偶na je odkr臋ca膰 nie trac膮c gwarancji) Jednak nale偶y ostro偶nie obserwowa膰 polaryzacj臋 wk艂adanych ogniw 18650 gdy偶 odwrotne ich w艂o偶enie mo偶e spowodowa膰 nieodwracalne uszkodzenia urz膮dzenia a nawet niebezpiecze艅stwo zwarcia i po偶aru !!!

Plus zosta艂 dok艂adnie oznaczony i jest od strony front panelu (plus ogniw 18650 to ma艂y czubek, minus to p艂aska powierzchnia) wszystkie ogniwa maj膮 plus i minus z tej samej strony

Na urz膮dzenie udzielona jest gwarancja rozruchowa 7 dni, w przypadku naruszenia plomby (odkr臋cania obudowy) gwarancja nie jest uznawana a naprawa usterek odbywa si臋 wy艂膮cznie na koszt w艂a艣ciciela sprz臋tu.

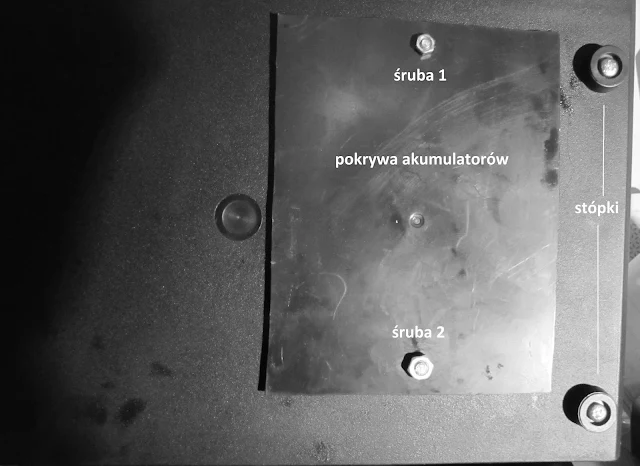

Opis element贸w obudowy:







Fragment budowy g艂o艣nika na transmisji na 偶ywo:






Zdj臋cia z budowy:

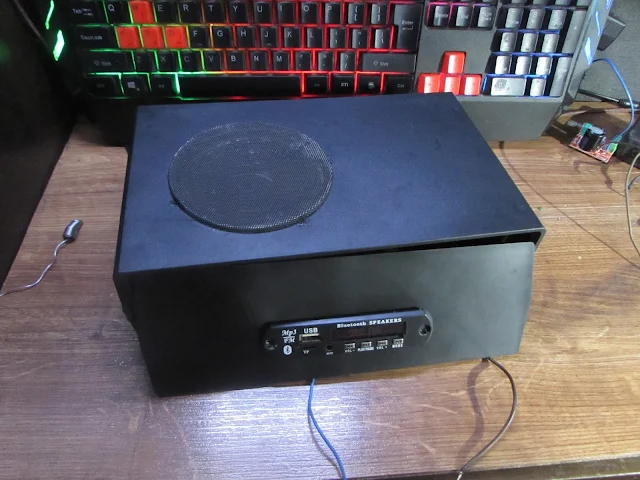

Wygl膮d wst臋pny


Pierwotnie mia艂 by膰 zastosowany ten g艂o艣nik



Lecz po zdj臋ciu maskownicy okaza艂o si臋 偶e mia艂 ju偶 rozerwan膮 membran臋


Dlatego zosta艂 zastosowany inny, lepszy g艂o艣nik niskotonowy

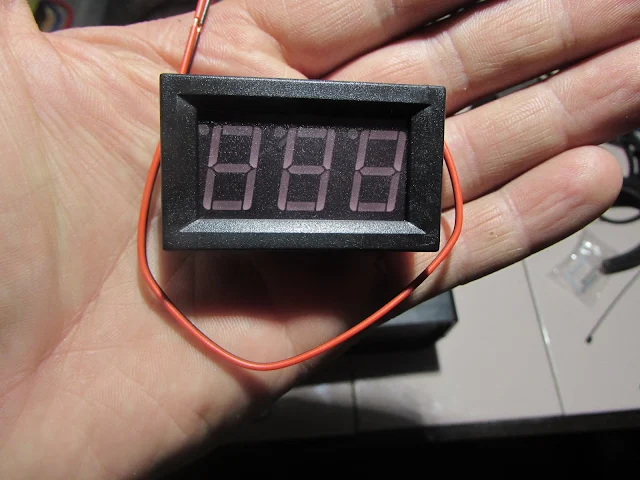

Elementy dodatkowe

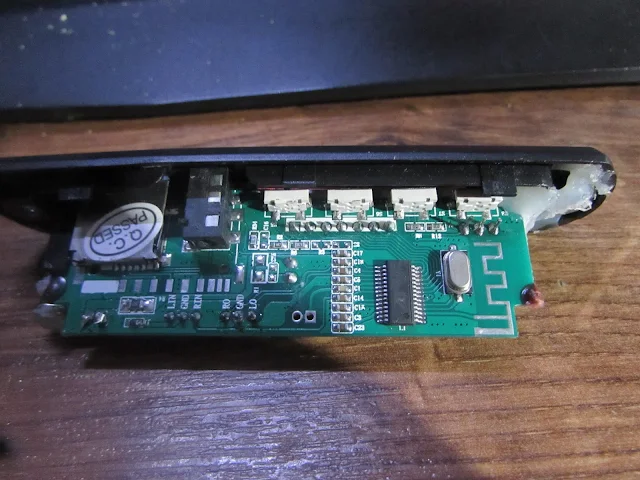

Player widza mia艂 pewien defekt,
niekt贸re elementy mocno si臋 nagrzewa艂y a stabilizator napi臋cia by艂 silnie obci膮偶ony, dlatego podj膮艂em decyzj臋 o wycofaniu go z projektu i zast膮pieniu go sprawnym 100% egzemplarzem




Zastosowa艂em inny typ g艂o艣nika

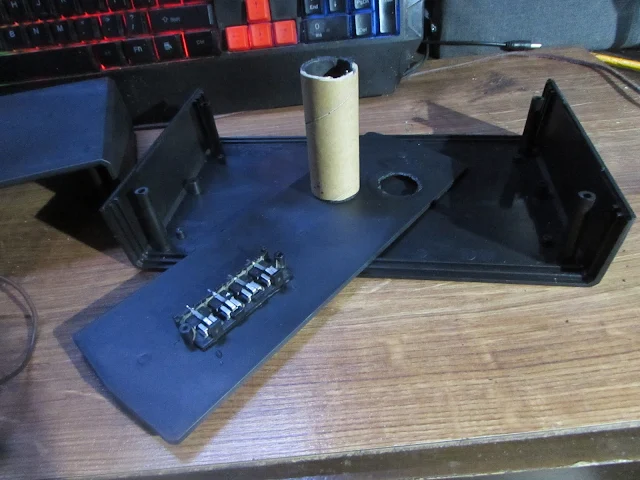

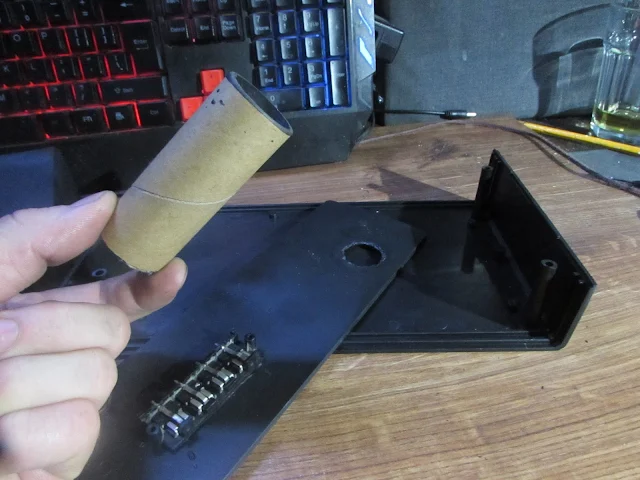

Tuba bass reflex






Klej na gor膮co, du偶o, bardzo du偶o kleju, im wi臋cej tym lepiej si臋 trzyma w kupie wszystko i jest odporne na wszelkie wibracje i upadki




Montowanie tylnych gniazd

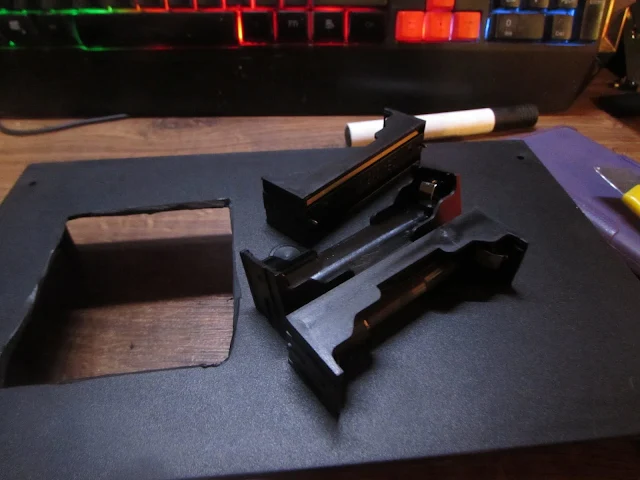

Koszyki na akumulatorki 18650

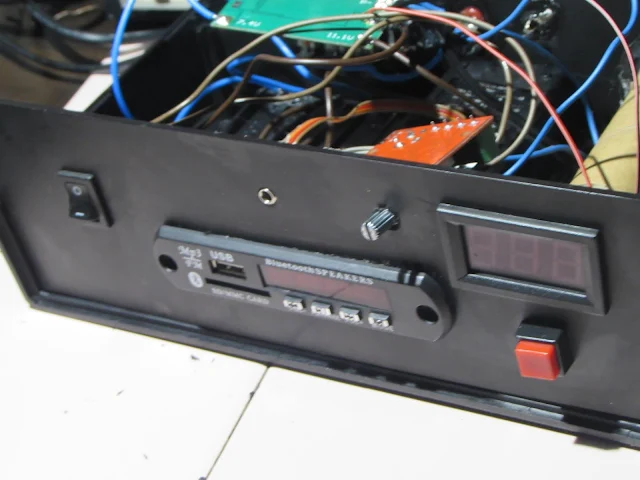

Wst臋pnie przygotowany panel przedni

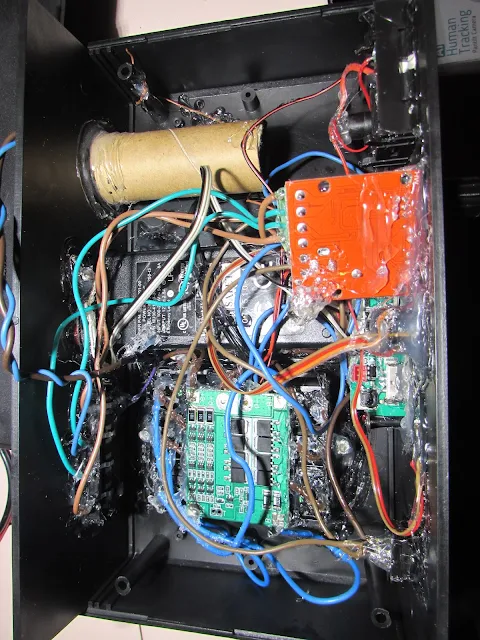

Troch臋 fotek z wn臋trza













Kontroler 艂adowania 3 pakietowy

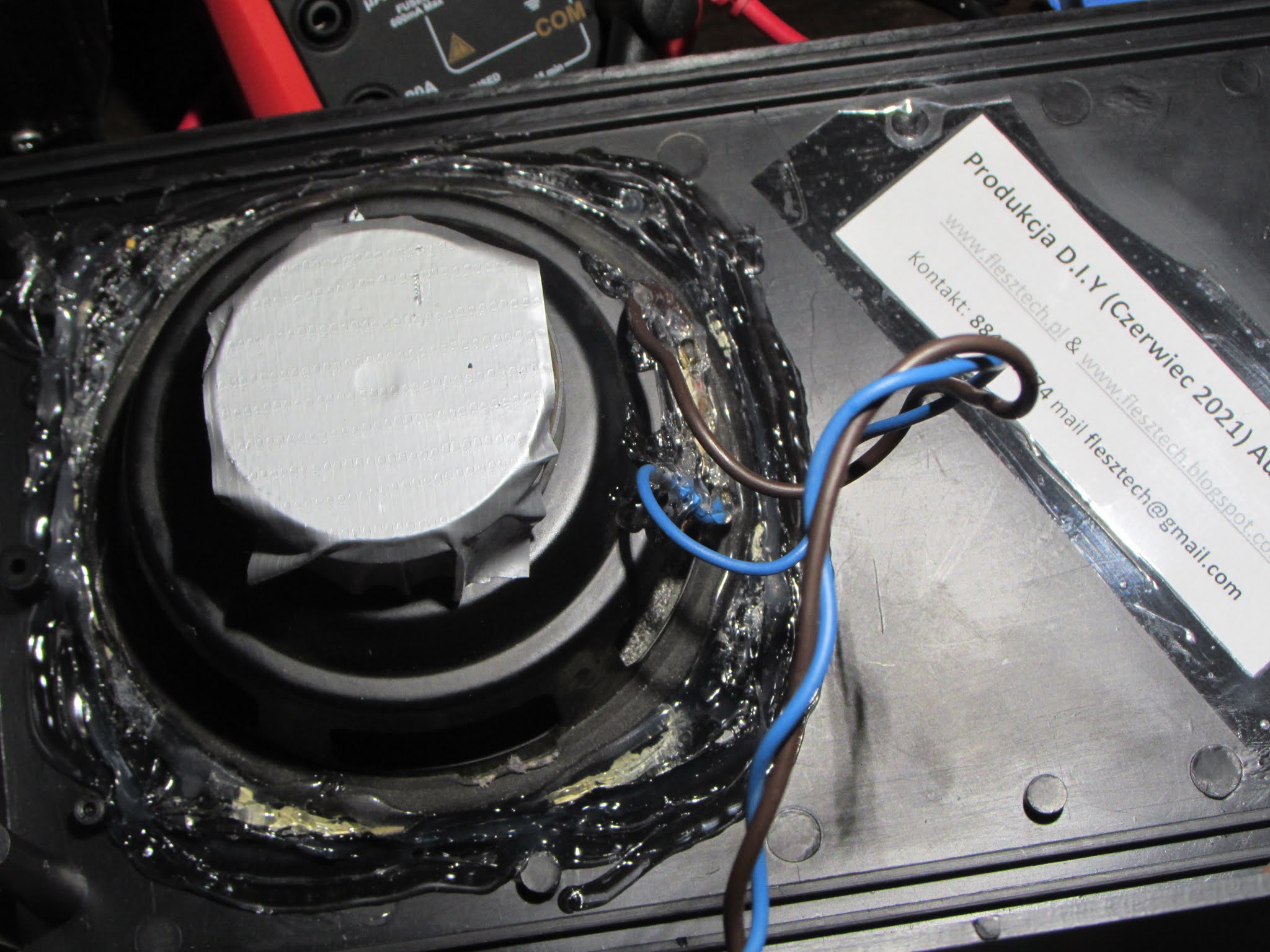

Tabliczka znamionowa 馃槅





Wzmacniacz ju偶 gotowy






Prowizoryczna plomba gwarancyjna 7 dniowa




















Widz dostaje gotowy g艂o艣niki oraz kabel zasilania do niego a tak偶e akumulatorki do艂膮czone do zestawu lecz ju偶 zu偶yte o czym zosta艂 poinformowany 偶e musi je wymieni膰 we w艂asnym zakresie (koszt wymiany w zale偶no艣ci od marki nawet do 50 z艂)


Paczka zosta艂a solidnie spakowana i wys艂ana do widza punktualnie godzin臋 przed obiorem kuriera inpost dzi臋ki czemu m贸g艂 si臋 cieszy膰 urz膮dzeniem ju偶 na nast臋pny dzie艅.

Og贸lnie sprz臋t od zera powsta艂 w nieca艂y tydzie艅 (4 dni), tzn. w niedziele wieczorem zosta艂y zam贸wione materia艂y przez allegro do jego budowy, dosz艂y we wtorek i od razu zacz臋艂a si臋 jego budowa. Co mogli艣cie te偶 ogl膮da膰 na transmisji na 偶ywo, tak 偶e w 艣rod臋 wieczorem sprz臋t ju偶 by艂 w ca艂o艣ci przygotowany oraz gotowy do spakowania, rano w czwartek zosta艂 ju偶 wys艂any przez paczkomaty inpost















Aktualizacja: niestety projekt po paru dniach w sumie "przesta艂 istnie膰" ze wzgl臋du na ingerencj臋 w struktur臋 urz膮dzenia przez u偶ytkownika oraz jego "modyfikacje", szkoda bo by艂 to naprawd臋 super projekt, kt贸ry widz otrzyma艂 dos艂ownie za 0 z艂 ( nie wni贸s艂 po艂owy koszt贸w za materia艂 i nie zwr贸ci艂 koszt贸w za przes艂any niesprawny player metod膮 na olx 10 z艂 +_ 8 z艂 przesy艂ka) wi臋c ca艂kowite straty przechodz膮 na moje konto.

Fotka sprz臋tu od widza:




Na dodatek rozerwa艂 w drobny mak membran臋 g艂o艣nika :





Fajny to by艂 projekt, szkoda tylko 偶e taki kr贸tki jego 偶ywot, bo nieca艂y nawet tydzie艅, moje projekty kt贸re robi臋 dzia艂aj膮 mi przez wiele miesi臋cy a nawet lat bezawaryjnie. no trudno. Wida膰 nie wszyscy zas艂uguj膮 na takie prezenty, kt贸rych nie potrafi膮 w og贸le doceni膰 zw艂aszcza 偶e dostali je ca艂kowicie za darmo.






Aktualizacja lipiec 2021:

    W lipcu dowiedzia艂em si臋 o tej osobie strasznych rzeczy, dlatego postanowi艂em przygotowa膰 dodatkowy artyku艂 (kt贸ry ju偶 nie jest dost臋pny) mia艂 da膰 nauczk臋 偶e w taki spos贸b si臋 nie post臋puje, do napisania tamtego artyku艂u zmotywowa艂o mnie zachowanie tej osoby wzgl臋dem tak偶e innych os贸b.


fragmenty usuni臋tego artyku艂u:




adres tej osoby zosta艂 namierzony w 100%, nikt w internecie nie jest anonimowy!

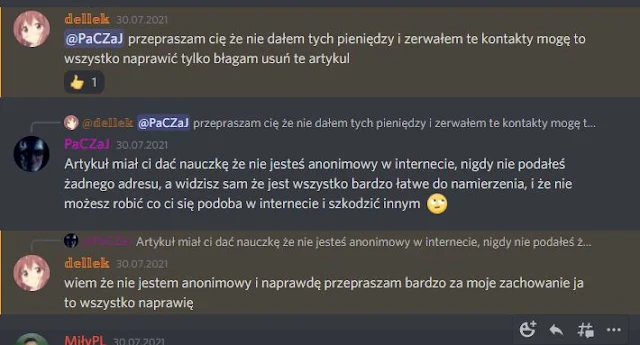

Dodatkowa dyskusja z czatu:









Spraw臋 oficjalnie uwa偶am za zamkni臋t膮 a d艂ug sp艂acony, jednak to 偶e osoba ta przyj臋艂a niezbyt przyjemn膮 "lekcj臋 偶ycia" i czy si臋 czego艣 nauczy艂a i nie b臋dzie robi艂a tego wi臋cej co robi艂a wobec innych ludzi to ju偶 sprawa, kt贸rej nie jestem w stanie zapewni膰 niestety.
