czwartek, 3 czerwca 2021

Mój warsztat elektroniczny oraz narzędzia jakimi się posługuję przy naprawach oraz majsterkowaniu

Mój warsztat  tak samo jak moje studio na przestrzeni wielu lat wciąż się zmieniało i rozbudowywało, korzystałem coraz to z nowszych narzędzi, coraz bardziej poszerzałem swoje możliwości, aż w końcu  skolekcjonowałem prawie w pełni to co prawdziwy elektronik mieć powinien.




Zobacz także moje studio:  https://flesztech.blogspot.com/studio


W chwili obecnej czyli czerwiec 2021 mój warsztat znajduje się w całkiem nowym wentylowanym pomieszczeniu, także problemy z ciągłym lutowaniem i wydobywaniem się szkodliwych oparów został rozwiązany, gdyż wszystko jest wydmuchiwane na zewnątrz pomieszczenia.



Dodatkowo pomieszczenie jest zabezpieczone najróżniejszymi czujnikami dymu i ognia. Zalecam to każdemu kto posiada takie rzeczy jak lutownica, zasilacze wysoko-prądowe czy posiada mnóstwo akumulatorów, nigdy nie wiadomo czy gdzieś nie dojdzie do jakiegoś zwarcia i zacznie się pożar, warto mieć takie czujniki oraz alarmy.

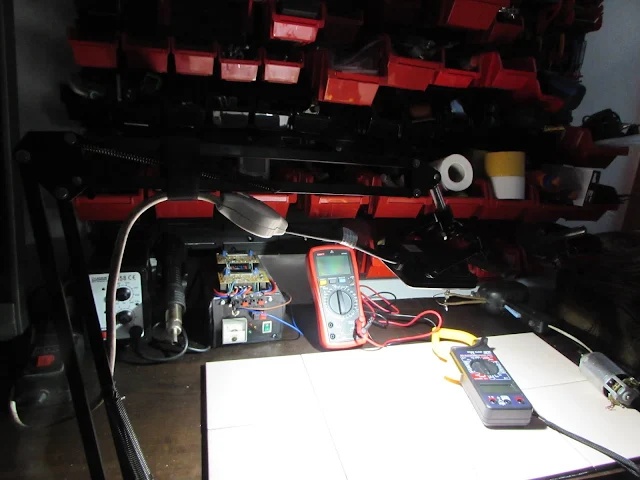

Jak w tej chwili funkcjonuje i wygląda mój warsztat? Przede wszystkim został wprowadzony ład i porządek dzięki specjalnej tablicy warsztatowej.



Takie tablice można zakupić na allegro w dowolnych rozmiarach i rozbudowywać w nieskończoność, gdyż składa się je z elementów do zakupienia osobno (dosłownie jak klocki lego). Opinie o tych tablicach są różne, jedni narzekają że są liche, inni dobrze je oceniają. Ja oceniam je na dobre, nic się nie łamie, ale też nie można ich przeciążać, bo np. kilkaset gram gwoździ czy śrub już potrafi nieco wykrzywić te pudełka. Tablice te produkuje firma Prosperplast (z moich okolic gdzie mieszkam).

Jak sami widzicie teraz wszystko jest ładnie posegregowane i przejrzyste, obecnie praca na warsztacie to czysta przyjemność.






No dobra ale chciałbym wam pokazać główne przedmioty i urządzenia, którym robię większość czynności.


MIKROSKOP

Na wstępie zacznę od dobrego mikroskopu USB, który już przydał się nie raz








ZASILACZ LABORATORYJNY

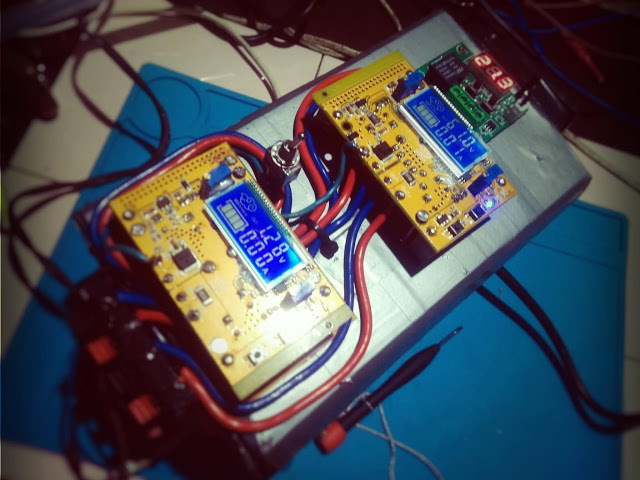

Przede wszystkim mój nowy zasilacz warsztatowy, nie kupowałem żadnego gotowca chociaż takie są, lecz żaden mi nie przypasował bo nie miał takich parametrów jakie oczekiwałem, a jeśli już to kosztował dobre kilkaset złotych, nie miało sensu kupowanie takiego zasilacza, bo mogłem zrobić go sobie samemu z elementów które już posiadałem nie przekraczając nawet 200 zł, może wygląda amatorsko wśród całej reszty, lecz nie oto tutaj chodzi, ma po prostu działać jak należy i służyć do wielu napraw.

Parametry pracy:
Napięcie: 1-60 volt
Regulowany prąd od 0,5 do 10 amper
Dwie przetwornice step down i step up
Transformator sieciowy 20 amper
Termostat z wentylatorem




Zobacz film oraz artykuł ze składania:




STACJA LUTOWNICZA



Posiadam także dobrą i tanią stację lutowniczą, Zhaoxin 858, robi co do niej należy i to jest najważniejsze, nie ma co tu dużo opisywać, wszystko widać na dołączonym obrazku oraz poniższej prezentacji działania

Zobacz temat o tej stacji i warsztacie:

Zobacz film z lutowaniem tą stacją:




LUTOWNICE

Mam trzy różne lutownice, każda nadaje się do czegoś innego, jednak moja główna lutownica to oczywiście transformatorowa polskiej produkcji TEX 150

Jak widać jest już porządnie wysłużona, służy mi od bardzo bardzo dawna, może nawet kilkunastu lat, nie wiem dokładnie ile ma bo ją dostałem w prezencie i może mieć nawet jeszcze więcej lat (być może nawet 20 a wciąż działa niezawodnie), ale to własnie udowadnia że jest najlepsza i wieczna i nie do zajechania, ma zmodyfikowany uchwyt grota tak że bardzo łatwo go jest wymieniać, a groty robi się po prostu z wyprutych przewodów miedzianych - najlepsza rzecz jaką mogę mieć na warsztacie i prawie znikoma w utrzymaniu






Inną z kolei lutownicą jest lutownica kolbowa KEMOT LUT0016 50 watowa, z regulacją temperatury - ta służy mi do bardziej precyzyjnych napraw, głównie tam gdzie trzeba naprawdę precyzyjnych lutów, czyli aby czegoś nie popsuć nie przegrzać, głównie miniaturowe luty czy nawet elementy smd






Mam także lutownicę przenośną na USB, kupiłem ją z czystej ciekawości a tak naprawdę przydała się w moim warsztacie jak mało co, nadaje się idealnie to mikroskopijnych lutów, niczego nie przegrzewa, lutuje w cynie jak w plastelinie. (Potrzeba tylko dobrego 2 amperowego zasilacza lub powerbanka)











MIERNIK UNIWERSALNY


Miernik elektronika? 99% ludzi odpowie że UNI-T - tak jest również w moim przypadku, ale nie do końca. Posiadałem od wielu lat najpopularniejszy miernik czyli M890C+ niestety uległ on poważnej awarii z mojej winy niestety, ale odkąd pamiętam podawał zawsze najprecyzyjniejsze pomiary.


Na fotce jeszcze pracujący uni-t M890C+


Ze względu na jego usterkę zmuszony byłem korzystać przez jakiś czas także z dodatkowego miernika za jakieś 12 zł ale nie był niestety dokładny, zawsze jakieś błędy pokazywał.

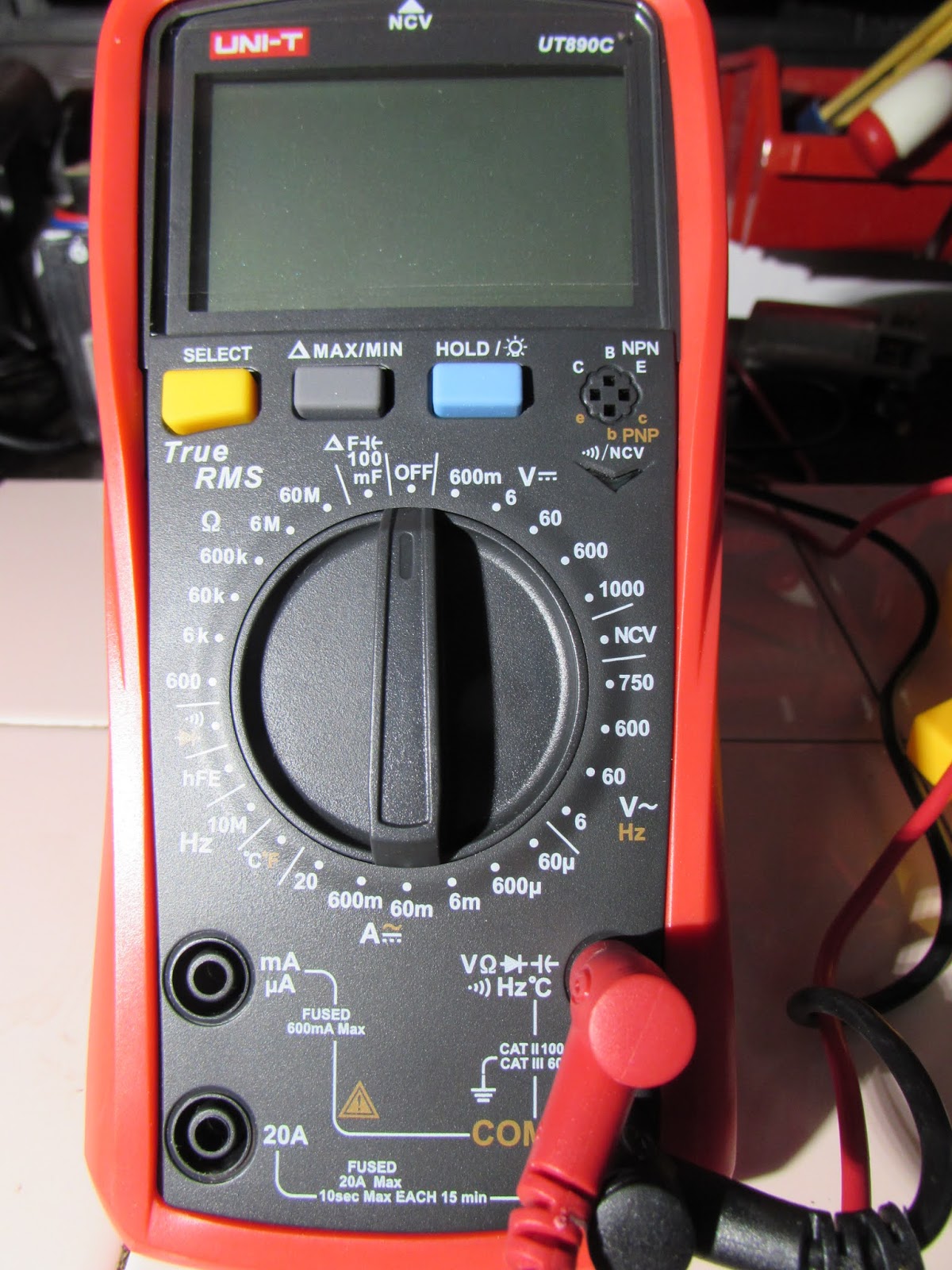

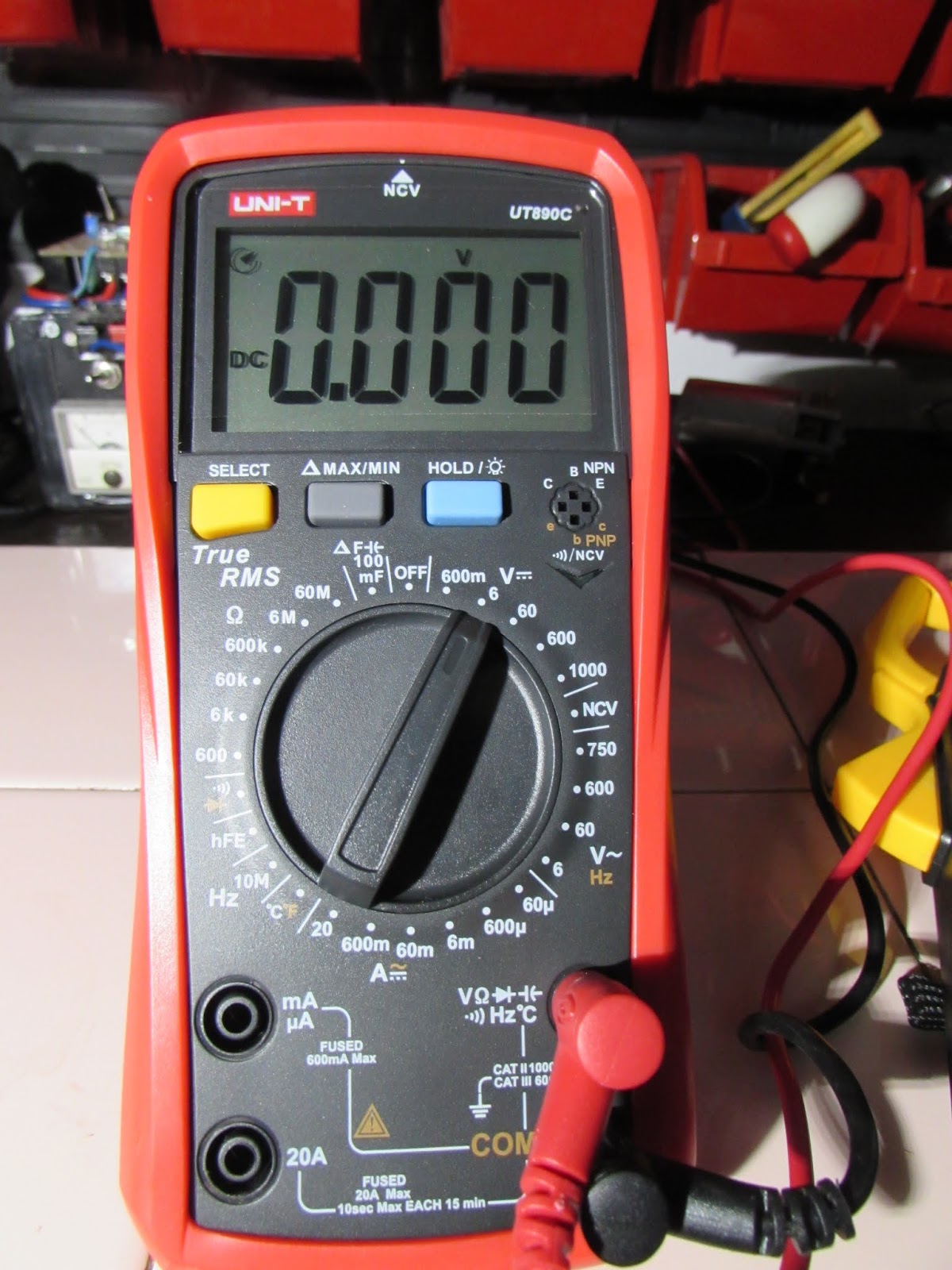

W końcu zakupiłem raz a porządnie kolejny miernik, tym razem jest to również UNI-T ale już UT890C, który ma o wiele szersze zakresy pomiarów niż poprzednik a także całkiem nowe funkcje jak np. NCV - czyli wykrywacz przewodów pod tynkami czy też generator częstotliwości - czyli full wypas jak na profesjonalny warsztat.

Idealnie on pasuje kolorystyką do całej reszty warsztatu
(barwy naszego portalu oraz kanału czerwień i czerń)

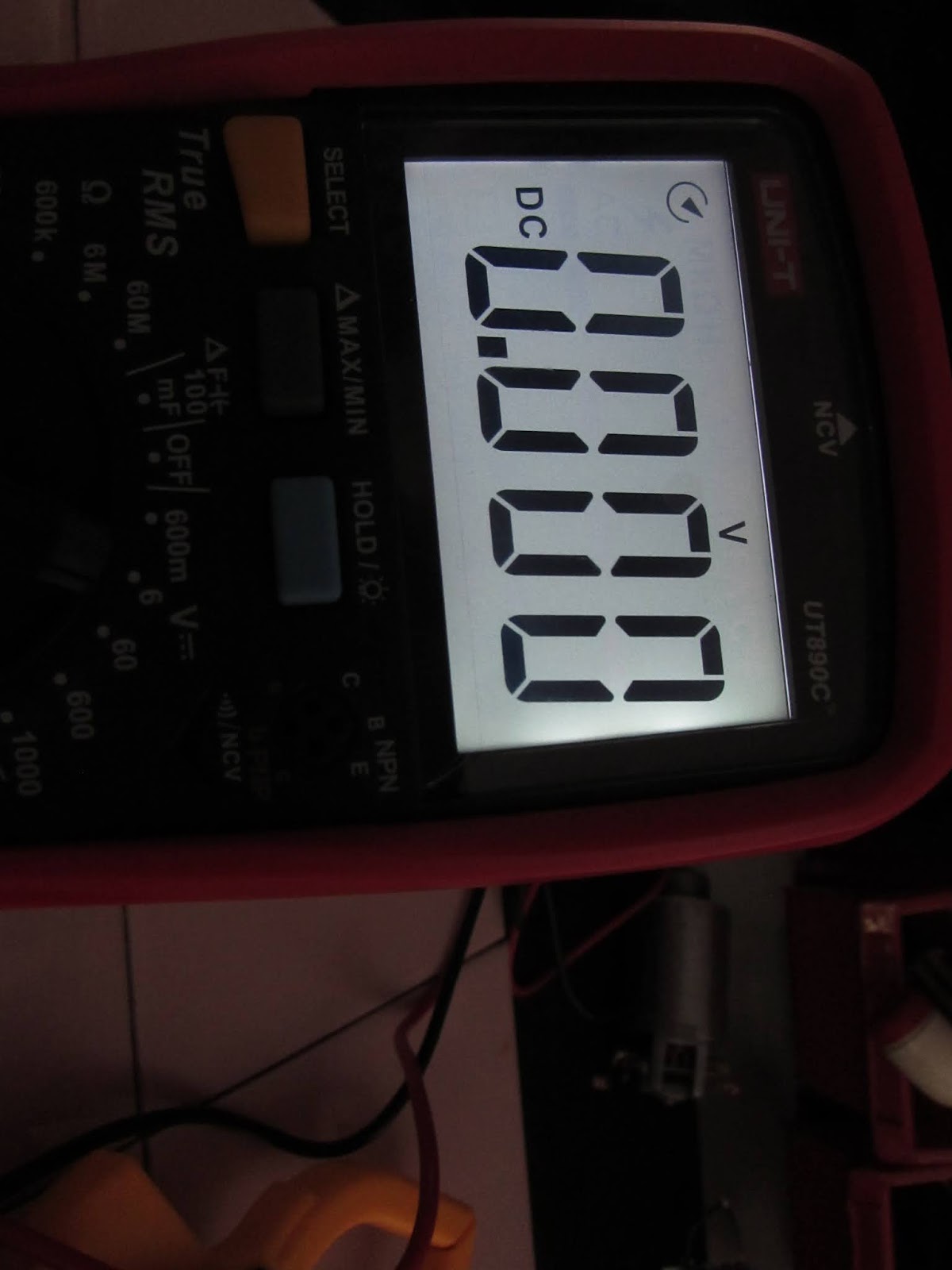

Podświetlany ekran






Dodatkowo posiadam również miernik cęgowy DT266 dla elektryków, do najwyższych napięć i prądów, potrafiący mierzyć napięcie do 1000 volt prądu zmiennego oraz 1000 amper a także 2000 megaomów







Inne narzędzia i przedmioty


Najlepsze moim zdaniem kleje, do papieru, drewna, plastiku, gumy, butów itd. najbardziej polecam klej polimerowy, klei wszystko i jest bardzo odporny nawet na wodę, po stwardnieniu robi się jak plastik (polimer)

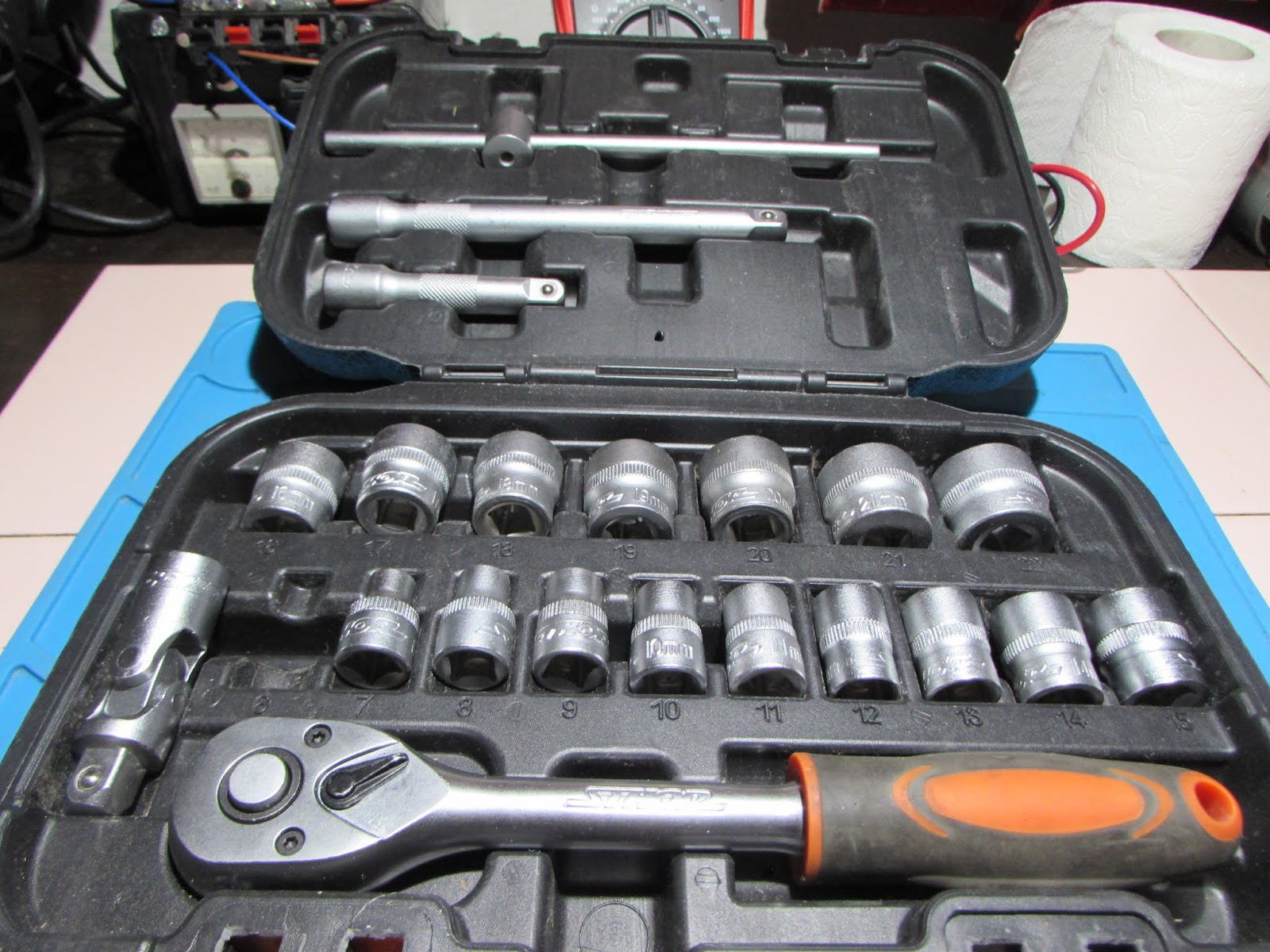

Dobry i solidny zestaw kluczy nasadowych STHOR

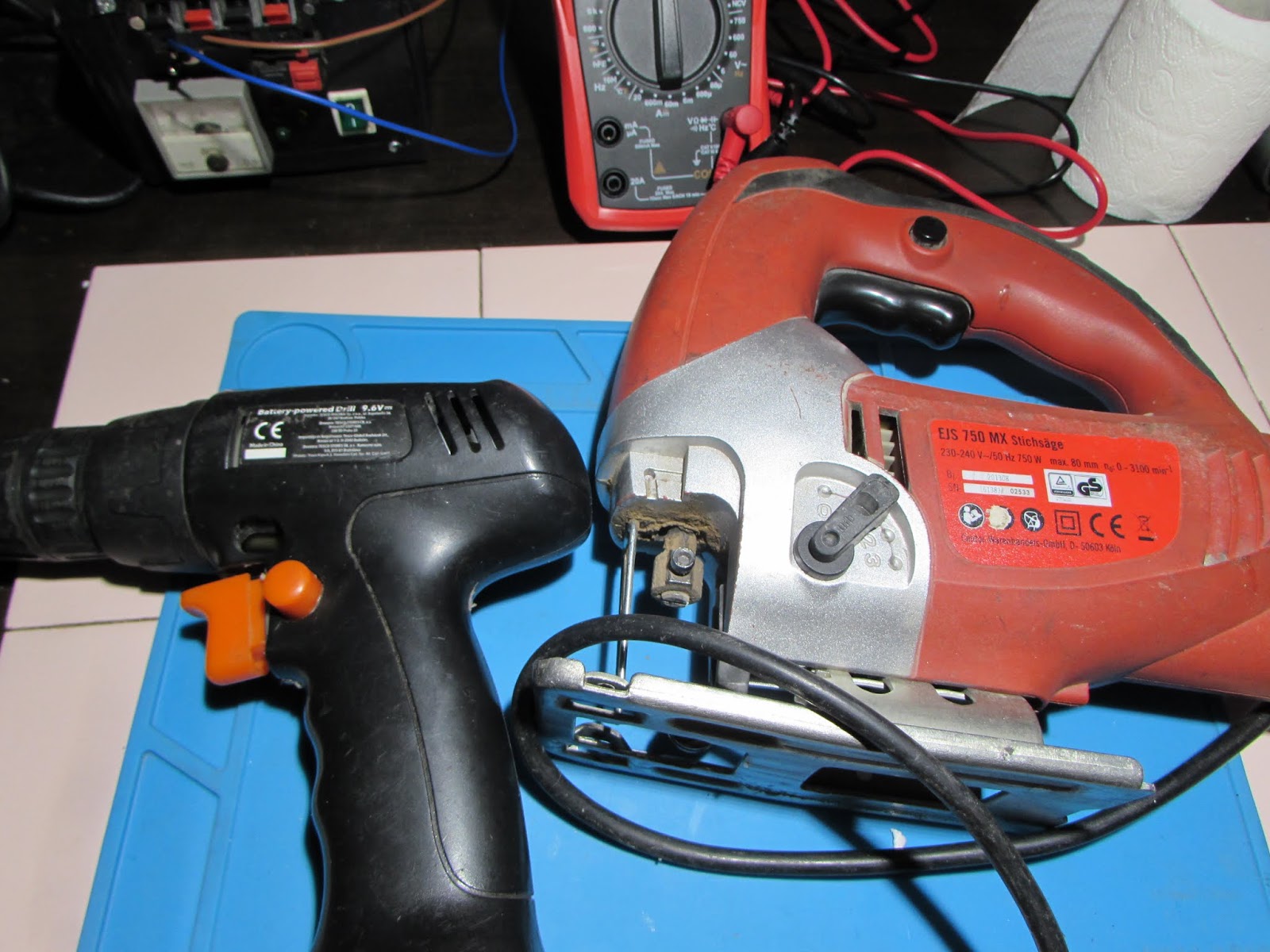

Wkrętarko-wiertarka oraz mocna wyrzynarka 750 wat która przetrwała niejedno cięcie nawet najgrubszego drewna



Zestaw wkrętaków i końcówek precyzyjnych i nie tylko




Oczywiście pistolet oraz naboje 11mm, kleju na gorąco, bez niego nie ma roboty

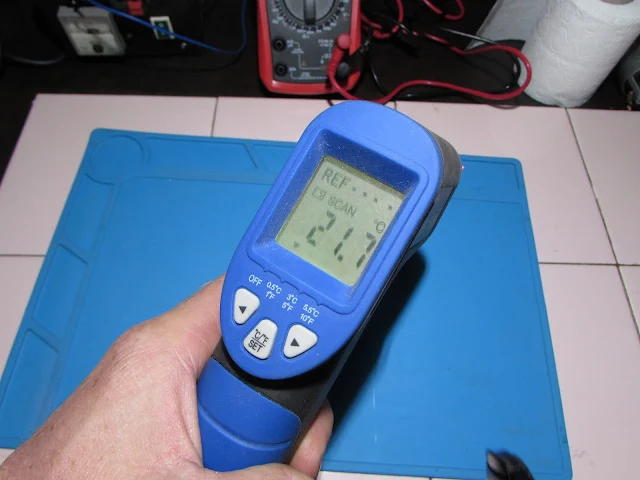

Brakuje mi na warsztacie jeszcze kamery termowizyjnej (koszt minimum 600 zł) która naprawdę jest przydatna np. do lokalizowania zwarć na płytach głównych, jednak nawet pirometr jest do czegoś przydatny


Zestaw trytytek to także podstawa



Licznik, watomierz i miernik prądu w jednym

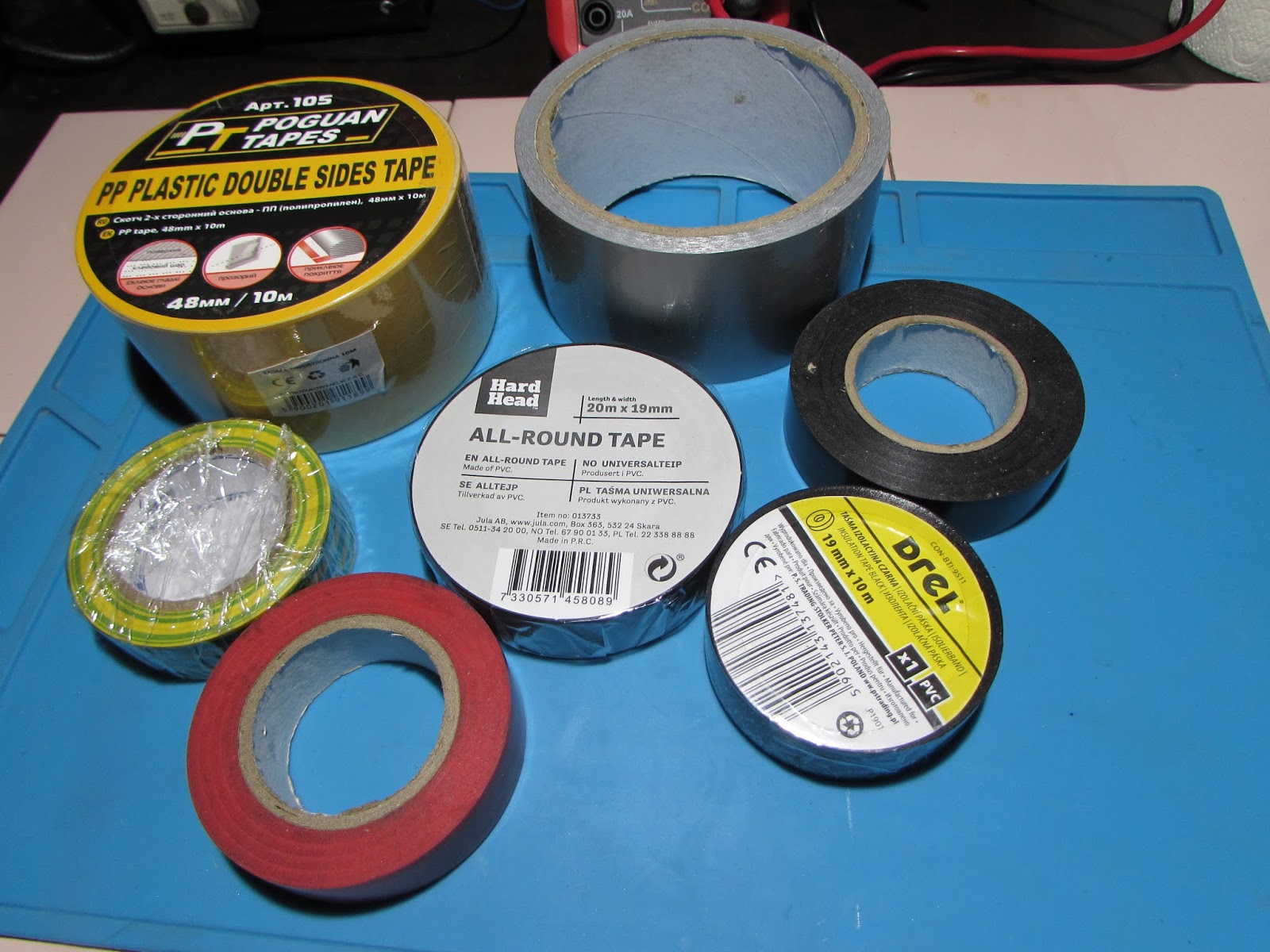

Zestaw taśm izolacyjnych, najróżniejsze, najlepsza czarna i srebrna taśma Mac Gyvera - są niezniszczalne

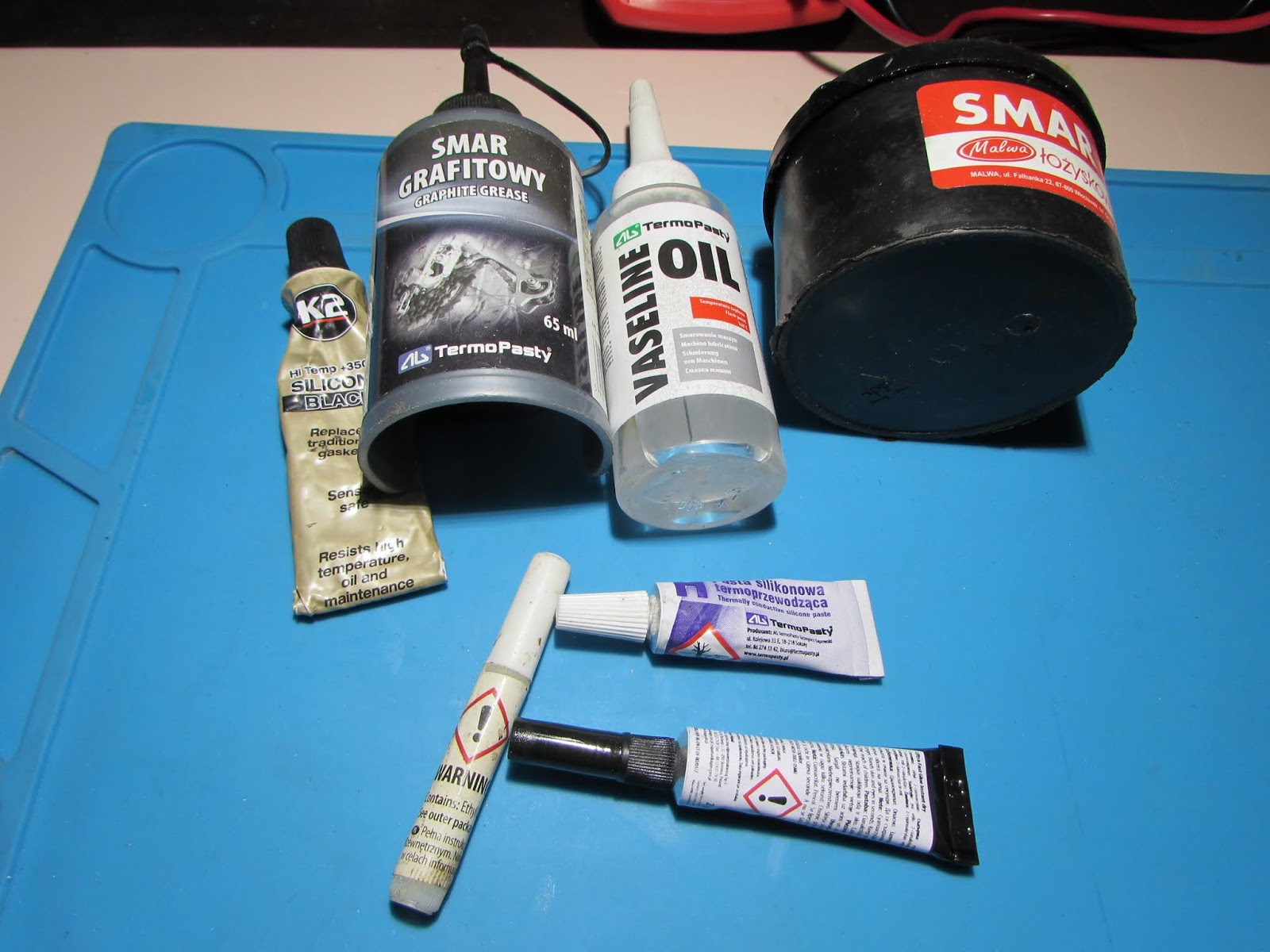

Coś z chemii, smary, oleje, kleje, pasty termo przewodzące, silikony


Ściągacz izolacji przewodów, oraz solidny metalowy taker który wbija nawet do grubego drewna



Noże precyzyjne

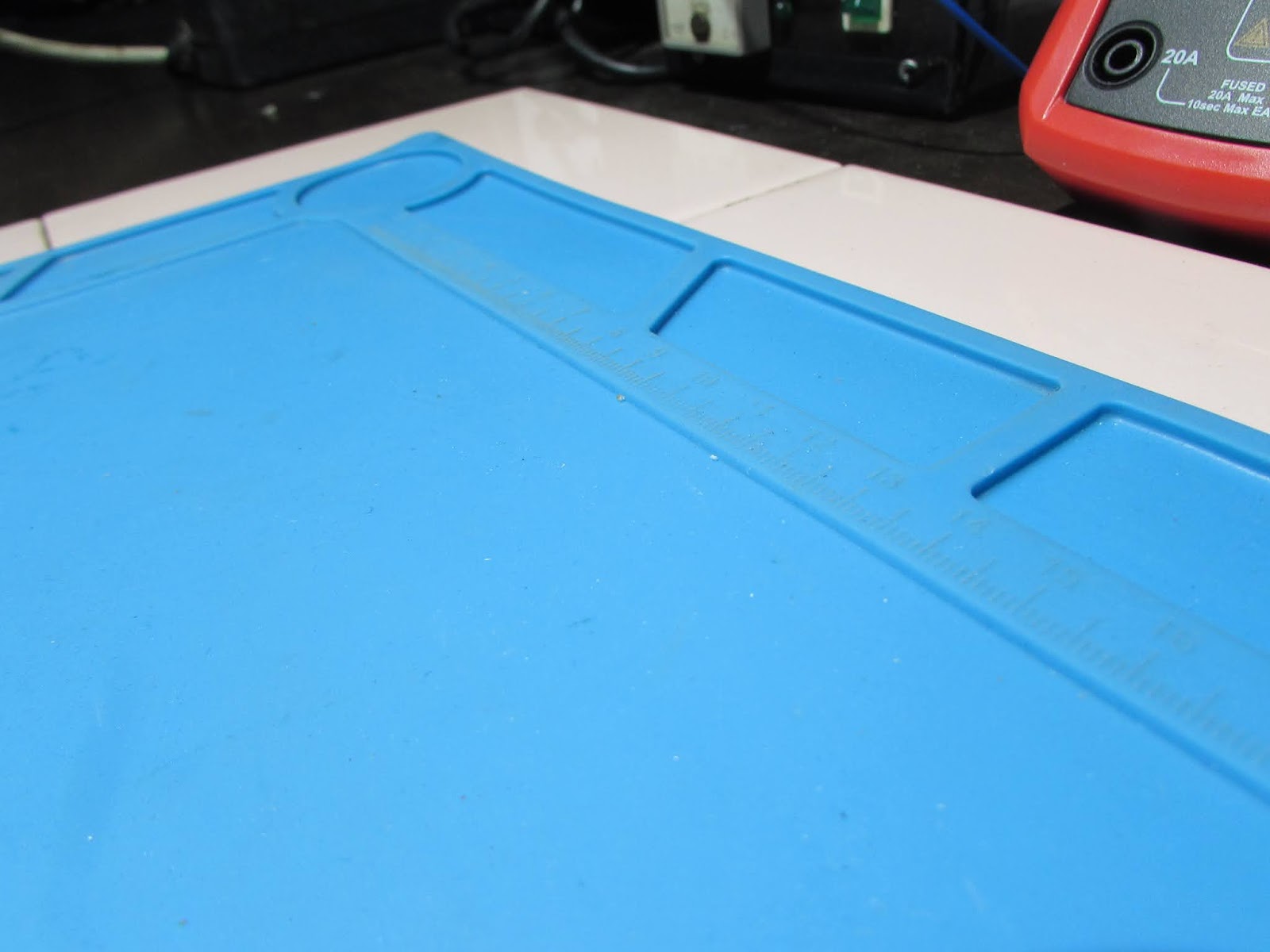

Mata antyposlizgowa silikonowa, znana z wrocławskiego sklepu gotronik pl - tylko tam jest sprzedawana na polskim rynku

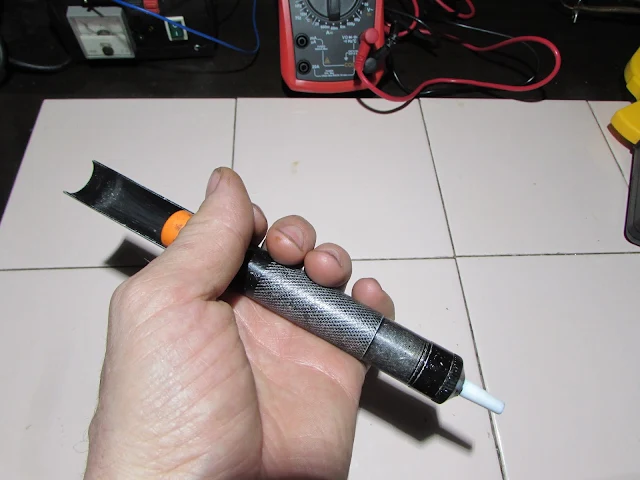

Odsysacz cyny, ma już kilka lat i trzyma się nadal


Cynel - regularna dostawa cyny w fiolkach oraz pasty lutowniczej, najlepsze, obok gotowe wygięte groty do lutownicy transformatorowej (wyprute z przewodu elektrycznego)


Lampa biurkowa halogen 10 wat LED z regulowanym wysięgnikiem







A oto cała reszta wyposażenia warsztatu, wszystko ładnie posegregowane i szybko dostępne























Archiwalne filmy sprzed kilku lat oraz miesięcy:
