Czym jest baofeng? To radiotelefon chińskiej produkcji, który można zakupić za około 100 zł bezpośrednio w Chinach za pośrednictwem sklepu Shopee. Czemu Baofengi UV-5R są tak wyjątkowe? Ponieważ na sam start dostajemy pełnoprawny w pełni odblokowany na całej skali odbiornik do nasłuchów oraz nadajnik o mocy 5 wat, ich posiadanie jest legalne, gorzej z używaniem takiego urządzenia.
Wstęp
Oczywiście trzeba tu koniecznie nadmienić że korzystanie z takiego urządzenia na terenie polski jest całkowicie zakazane i nielegalne, mimo że pasmo 144-146 MHz (tzw. pasmo 2m) jest przeznaczone dla użytku amatorskiego (tak samo jak pasmo PMR 446) to jednak także tutaj trzeba mieć odpowiednie zezwolenia, sama moc urządzenia także jest przekroczona po za wszelkie dopuszczalne normy (w paśmie 446 dozwolone jest tylko 0,5 wata) i jest nawet większa niż moc telefonu komórkowego GSM
Dane techniczne
- Pasma:
- 136-174 MHz - nadawanie i odbiór FM
- 400-520 MHz - nadawanie i odbiór FM
- 65-108 MHz - odiór radiowych stacji FM
- 128 kanałów w pamięci
- Ton 1750 Hz
- Tony CTCSS i DTC tryb normal i invert
- Wywołanie selektywne
- Praca z shiftem (dla przemienników)
- Krok 5, 6.25, 10, 12.5, 25 kHz
- Blokada klawiatury
- Nasłuch dwóch częstotliowści (funkcja dual watch)
- Funkcja VOX
- Latarka
- Możliwość programowania z klawiatury lub z komputera (program CHIRP i kabelek audio)
- Przełączanie poziomu mocy nadawania: High/ Low
- Maksymalna moc nadawnia 8W
- Bateria : 7,4V, 1800mAh
W skład zestawu wchodzi:
- 1x RADIOTELEFON UV-5R (DUAL BAND, DUAL DISPLAY)
- 1x Bateria 1800mAh
- 1x antena DUALBAND
- 1x ładowarka sieciowa + podstawka do ładowania baterii
- 1x słuchawki z mikrofonem z przyciskiem PTT
- 1x smycz NA DŁOŃ
- 1x klips do paska
Wrażenia
Mając w ręce to urządzenie ma się poczucie profesjonalizmu, plastik nie jest byle jaki, to kawał solidnego materiału na miarę standardów europejskich, z urządzenia mam okazję korzystać już wiele miesięcy, jeśli chodzi o zasięg nadawania to w paśmie VHF jest to zasięg dla mnie w praktyce nie do przetestowania, gdyż na obszarze 2 km (obszar zabudowany) dźwięk jest po prostu czyściutki, co miałem okazję przetestować wraz ze znajomym posiadającym identyczny radiotelefon, tak samo jest w promieniu 10 km, na dalsze odległości urządzenia po prostu nie testowałem gdyż nie mam z kim wykonać takich dokładnych pomiarów ale generalnie może być tak że jego zasięg może wahać się nawet do kilkudziesięciu km (z szumami i wyłączonym SQL przy idealnej widoczności optycznej, np. między wierzchołkami gór)
Najdalszy odbiór jaki miałem okazję odebrać to sygnał z ponad 30 km (wywoływanie na przemienniku itp.), oczywiście możliwy jest też odbiór sygnałów z różnych balonów meteorologicznych oddalonych o dziesiątki i setki km czy nawet z międzynarodowej stacji kosmicznej.
Co do odbioru radia FM te naprawdę jest czułe, niestety jest to odbiornik w mono, zdarzyła mi się taka sytuacja że odbierając na tym odbiorniku radio FM na jednym z górskich szczytów na Słowacji, odebrałem kilkadziesiąt stacji radiowych ze Słowacji Czech Polski a nawet prawdopodobnie Węgier - wszystko ze sobą zmieszane, jedno radio wchodziło na drugie - więc czułość jest ogromna.
Odbiór sygnału i dekodowanie SSTV

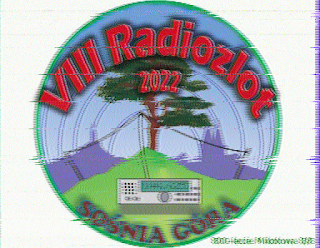

12.06.2022r. VIII Radiozlot na Sośniej Górze. Oto odebrane obrazy na odbiorniku znajdującym się w Węgierskiej Górce oddalonej od Sośniej Góry o około 70 km.
Radiotelefon baofeng przyłożony głośnikiem do smartfonu z uruchomioną aplikacją SSTV Encoder
Ostrzeżenia
Tak jak wspomniałem korzystanie z urządzenia jest całkowicie nielegalne, a nadawanie na pasmach profesjonalnych np. na paśmie należącym do kolei czy innych służb może wiązać się nawet z karą więzienia! Tak to urządzenie może nadawać sygnał także bezpośrednio do maszynistów pociągów czy konduktorów a nawet można nim przesłać sygnał "radiostop" i unieruchomić pociągi na sporym obszarze, mówię o tym nie dlatego by kogoś do tego zachęcać tylko dlatego bo te urządzenie NIGDY nie powinno wpaść w niepowołane ręce!
Ale jak to się mówi, nawet nóż w niewłaściwych rękach może być bronią, trzeba tu po prostu być odpowiedzialnym, ponieważ sam nasłuch z urządzenia nie jest niczym złym, także nadawanie, ale nadawanie na pasmach amatorskich, wolnych i w granicach rozsądku by nikomu nie przeszkadzać zbytnio. Mimo wszystko taki radiotelefon o mocy 5 wat robi spustoszenie w eterze i przebije wszelkie inne zabawki o mocach 0,5 wata!
Lekka modyfikacja
Moja modyfikacja polegała na wymianie anteny, miałem do wyboru kilka anten, wybierałem między Nagoya, al-800 a FP10120 - antenę którą ja wybrałem to antena o rozmiarze 1,2 metra, model FP10120 - jest to antena teleskopowa więc łatwo ją składać i rozkładać, po rozłożeniu zasięg odbioru jest po prostu potężny - dosłownie jakby posiadał radiostację stacjonarną.
Tutaj test anten z chin, między innymi AL-800 - anteny podobnej do FP10120, wynika z tego że ta antena teleskopowa jest po prostu idealna na pasmo VHF, z kolei na pasmo UHF lepiej sprawuje się ta fabryczna, krótka - to jest dość logiczne gdyż im niższe pasmo tym anteny są większe.
RTL-SDR - odbiór pełnego pasma naziemnego, fal krótkich, odbiór wszystkiego również cyfrowego radia DRM i policyjnego pasma TETRA

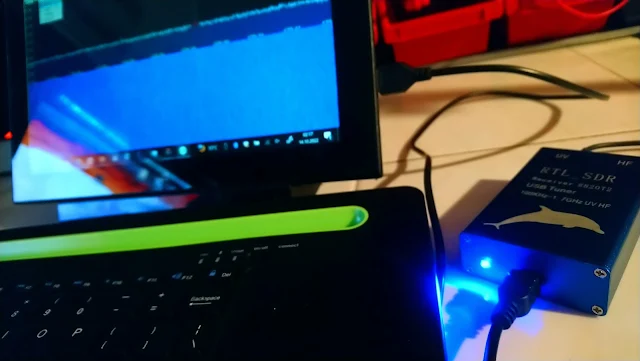

Prezentuję również odbiornik pod USB, w metalowej obudowie dzięki czemu jest dość solidnie odporny na wszelkie zakłócenia, głównie z komputerów, ma dwa oddzielne wejścia antenowe, wejście na anteny dla pasma fal krótkich i dla pasma VHF i UHF od 20 do 1700 MHz

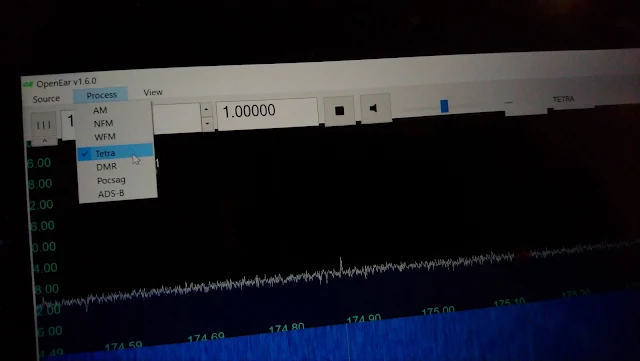

Aby móc dekodować także cyfrowe transmisje, trzeba zaopatrzyć się w specjalne oprogramowanie, niestety nie podam tutaj ani linków ani poradników, gdyż nasłuch takiego pasma jest nielegalny (choć to i tak kwestia sporna i różne zdania), mowa tutaj o paśmie policyjnym w systemie TETRA, nie podam też częstotliwości nasłuchów w danych regionach w kraju, w systemie TETRA nadają też inne służby, mogę tylko wspomnieć że odbywa się to programowo w takich programach jak SDRsharp oraz Open EAR + odpowiednie paczki plików DLL i sterowników pod ten odbiornik.
Odbiornik ten bardzo dobrze współpracuje też ze smartfonem z androidem, i tak działają np aplikacje do odbioru cyfrowej telewizji DVB-T oraz radia DAB+ a także programy RTL SDR, np ten do odbioru sygnału transponderów samolotów odrzutowych
działające aplikacje:
- SDRTouch
- AerialTV
- Wavesink
- ADS-B radar
