Mobilny zestaw do odbioru DVB-T na smartfonie

Kolejny projekt z cyklu zrób to sam. Tym razem przenośny zestaw do odbioru darmowej, cyfrowej telewizji naziemnej DVB-T a także cyfrowego radia DAB+.



Sygnał w naszym kraju ciężko odebrać w sposób mobilny, zwłaszcza po za dużymi miastami, dlatego w projekcie użyjemy aktywnego wzmacniacza antenowego oraz anteny typu dipol otwarty oczywiście można także zastosować projekt anteny biquad:

https://flesztech.blogspot.com/2018/10/jak-wykonac-wlasnorecznie-antene-do-tv.html

ale akurat tutaj przedstawię najprostszą antenę do wykonania samodzielnie czyli po prostu 2 pręty o około 20 cm długości


Obejrzycie sobie film pokazowy:






Oto lista elementów z których składa się projekt, oraz ich dokładne zastosowanie:




Odbiornik telewizji DVB-T oraz radia cyfrowego DAB+ NotOnlyTV Deluxe
(posiada sterowniki pod windows i android)

sterowniki pod android:
https://play.google.com/store/apps/details?id=marto.rtl_tcp_andro

Chip tego odbiornika jest na tyle dobry że odbiera naprawdę szerokie pasmo począwszy od 20 MHz (CB-Radio) a skończywszy aż na 1,5 GHz (częstotliwości satelitarne), można odbierać tym odbiornikiem zupełnie tak samo jak skanerem radiowym, wystarczy zaopatrzyć się w aplikację:

SDR Touch:
https://play.google.com/store/apps/details?id=marto.androsdr2

Z kolei do odbioru cyfrowego radia polecam 2 aplikacje:
https://play.google.com/store/apps/details?id=io.welle.welle
lub
https://play.google.com/store/apps/details?id=de.ses.wavesinkplus


Jeśli chodzi o odbiór telewizji cyfrowej DVB-T to niezastąpiona jest tutaj aplikacja
Aerial TV
https://play.google.com/store/apps/details?id=info.martinmarinov.aerialtv
płatna ale naprawdę warto wydać te parę złotych

a tutaj dodatek do aplikacja, który pomaga w szukaniu sygnału:
https://play.google.com/store/apps/details?id=info.martinmarinov.dvbdriver





Wzmacniacz antenowy DPM Solid WB22 (idealny wzmacniacz, nie za mocny i nie za słaby)






Separator zasilania, ten jest własnej konstrukcji oparty o produkt firmy Telmor z wyjściem na śrubkę do której dokręcamy plusowy przewód zasilania:




Zasilanie pobieramy oczywiście z wejścia USB smartfona ale aby to zrobić, trzeba przerobić sam odbiornik, gdzie także umieściłem specjalne złącze na śrubkę (biegun plusowy, masa oczywiście jest wspólna i łączy się z gniazdem antenowym) do połączenia odbiornika z separatorem służy mi kawałek miedzianego drucika (który dodatkowo usztywnia konstrukcję)




Oczywiście potrzeba jest także antena, tutaj zastosowałem najprostszą czyli dipol otwarty połączony z kablem antenowym przy pomocy kostki skręcanej na śruby (wszystko po to by zestaw ten był w pełni mobilny czyli także składany)




Wtyk wciskany na złącze typu F:




No i oczywiście przedłużacz usb, by odbiornik znajdował się odpowiednio daleko od smartfona i jego zakłóceń a także by znaleźć sobie odpowiednio dobre miejsce do odbioru telewizji




Przejściówka USB-OTG do smartfona




Dodatkowo można też zrobić sobie specjalną przejściówkę do podłączania zewnętrznych anten, ja wykorzystałem także i tym razem gniazdo firmy Telmor








Macie jakieś pytania? zadawajcie je w komentarzach pod tym artykułem

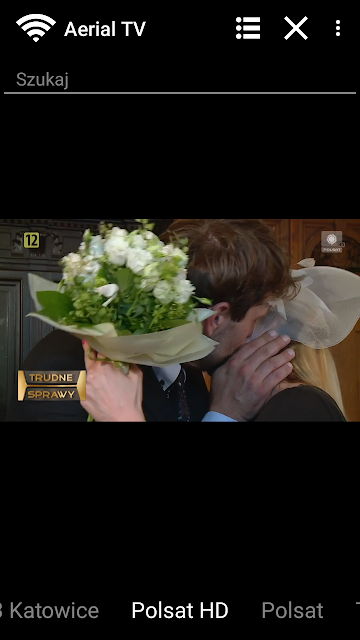

A tutaj prezentacja, jaki jest odbiór, odbiera mi wszystkie nawet najsłabsze kanały bardzo dobrze:
