Efekt świetlny NIGHTRIDER LED

W mojej serii filmów i artykułów o arduino staram się inaczej niż wszyscy tłumaczyć krok po kroku wszystkie etapy budowy konkretnych rozwiązań, tak aby nawet początkujący mógł sobie coś zbudować, udostępniam także gotowce. W tym artykule prezentuję wam ciekawy efekt świetlny LED znany z serialu NIGHTRIDER (Nieustraszony). Diody LED migają od lewej do prawej - pas świetlny, możemy dodawać tyle diod ile tylko posiadamy pinów na płytce arduino

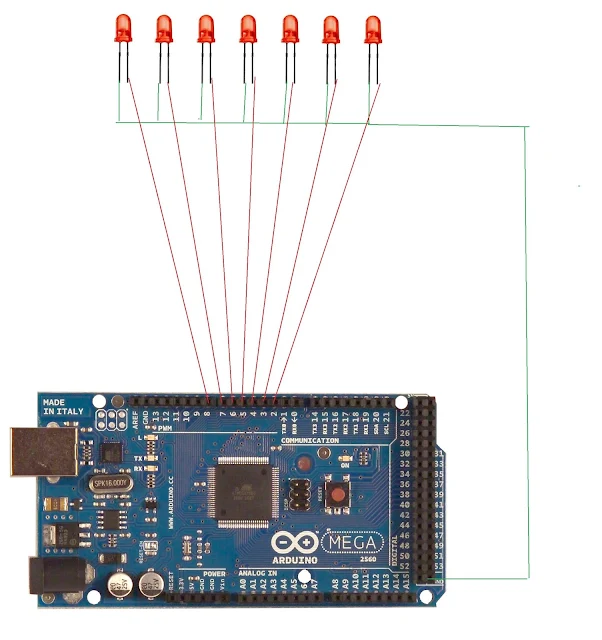

Schemat połączeń:


Gotowy efekt:










Program do wgrania:


/* Knight Rider elektrodynka
 * --------------
 * (cleft) 2005 K3, Malmo University
 * @author: David Cuartielles
 * @hardware: David Cuartielles, Aaron Hallborg
 */
int pinArray[] = {2, 3, 4, 5, 6, 7, 8}; //  piny diod LED
int count = 0;
int timer = 13; // prędkość efektu
void setup(){
  for (count=0;count<7;count++) {  // ilość diod
    pinMode(pinArray[count], OUTPUT);
  }
}
void loop() {
  for (count=0;count<7;count++) { // ilość diod
   digitalWrite(pinArray[count], HIGH);
   delay(timer);
   digitalWrite(pinArray[count + 1], HIGH);
   delay(timer);
   digitalWrite(pinArray[count], LOW);
   delay(timer*2);
  }
  for (count=5;count>0;count--) {
   digitalWrite(pinArray[count], HIGH);
   delay(timer);
   digitalWrite(pinArray[count - 1], HIGH);
   delay(timer);
   digitalWrite(pinArray[count], LOW);
   delay(timer*2);
  }
}


Gotowiec do pobrania:
https://drive.google.com/open?id=1-M7JFuHrDN-naC8WGAQAincuM2gT5mRe
