Kolejny wynalazek na naszym warsztacie. Jest to paralizator zbudowany z gotowych modułów sprowadzonych z Chin, jest to najtańsza forma zbudowania tego urządzenia z bardzo prostych elementów a jednocześnie bardzo skutecznego. Wersja która wam prezentujemy jest wersją prototypową, to znaczy że jest ona pierwotną wersją, która będzie rozbudowywana, w przyszłości ma to być urządzenie ze strzelającymi elektrodami wykonanymi z igieł oraz wyrzutni z przewodami tak aby urządzenie to obezwładniało napastników już z kilku metrów.
Urządzenie to składa się z kilku prostych modułów:
- ogniwo 18650
- moduł TP4056
- stacyjka na kluczyk
- przełącznik i stick
- moduł wysokiego napięcia DC 3.6v-6v na 400kV 400000 volt
- przetwornica step up podwyższająca napięcie na układzie XL6009
- piszczyk
Konstrukcja urządzenia oraz zasada działania jest bardzo prosta: ogniwo 18650 jest podłączone do modułu TP4056, które umożliwia jego ładowanie przez microUSB, zabezpiecza też ogniwo przed przeładowaniem i rozładowaniem. Przetwornica STEP UP podwyższa napięcie z ogniwa 3-6 4,2 volt do 6 volt po czym przetwornica wysokiego napięcia powoduje wyładowania.
Po drodze znajduje się stacyjka na kluczyk odcinająca całkowicie moduł TP4056 od reszty obwodu oraz włącznik zabezpieczający (służący jako odbezpieczenie) piszczyk sygnalizuje o uzbrojeniu urządzenia a stick to spust po którym następuje wyładowanie.
TO TYLKO PROTOTYP

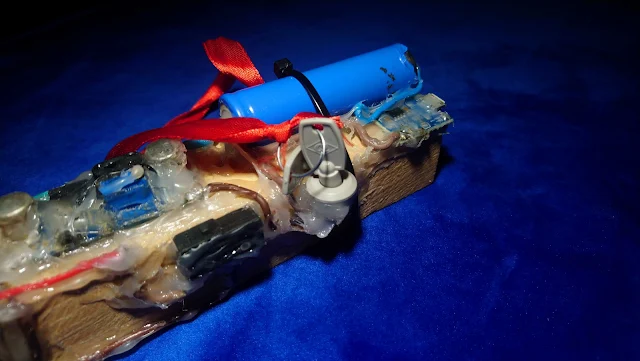

Tak jak wspominałem jest to jedynie prototyp wykonany na kawałku drewienka i kleju na gorąco w celu zaprezentowania możliwości, jednakże będzie to rozbudowywane w niedalekiej przyszłości w tym kierunku aby była to pełnowartościowa broń obezwładniająca napastników z dalekiej odległości, chodzi o wyrzutnię 2 elektrod wykonanych z igieł, które po wystrzale z procy/pistoletu ciągnąć będą za sobą cienkie druciki i wbijać się będą w ciało,dzięki czemu razić prądem można z dość dużej odległości bez możliwości uniknięcia.
Taka konstrukcja pozwoli na o wiele więcej możliwości niż obecnie, bo ten typ paralizatorów zaprezentowany na poniższych fotografiach i filmie to prymitywna forma, przed którą napastnik może po prostu się zabezpieczyć i odrzucić od siebie, z kolei wbitych elektrod już się nie pozbędzie z siebie tak prędko.
Moduł wysokiego napięcia jest dość prądożerny
Jeśli chcemy zwiększyć moc strzału musimy dodać więcej ogniw zasilających (kilka sztuk równolegle)
