Zasilacz warsztatowy wersja 3.0 z WIFI - jeszcze bardziej udoskonalona i profesjonalna konstrukcja od 0,1 do 120 volt + 1800 volt DC (projekt miesiąca luty)

Kolejnym projektem miesiąca (luty) jest modyfikacja zasilacza warsztatowego. Ta modyfikacja ma nie tylko poprawki samego wyglądu ale również komfortu użytkowania. Zasilacz obecnie ma inne parametry techniczne oraz całkiem nowe moduły stabilizatorów. Został dodany do niego dość spory i rozbudowany moduł, który zapowiadałem już dość dawno że pojawi się w kolejnych wersjach tego zasilacza!. Dzięki tej modyfikacji zasilacz obecnie posiada ogromną rozpiętość napięcia bo od 0,1 volta do aż 120 volt napięcia stałego a dodatkowo ma też napięcie 1800 volt (jako np. zapłon do świetlówek itp.) Ale co najważniejsze, pełne sterowanie odbywa się przy pomocy smartfona i WIFI.






Zobacz też wcześniejsze wersje tego zasilacza:

Pierwotna wersja zasilacza (prototyp) :

https://flesztech.blogspot.com/2019/04/budujemy-uniwersalny-zasilacz.html


Zasilacz laboratoryjny V.1:

https://flesztech.blogspot.com/2021/04/zasilacz-laboratoryjny.html


Zasilacz laboratoryjny V.2:

https://flesztech.blogspot.com/2021/06/zasilacz-laboratoryjny-wersja-2.html

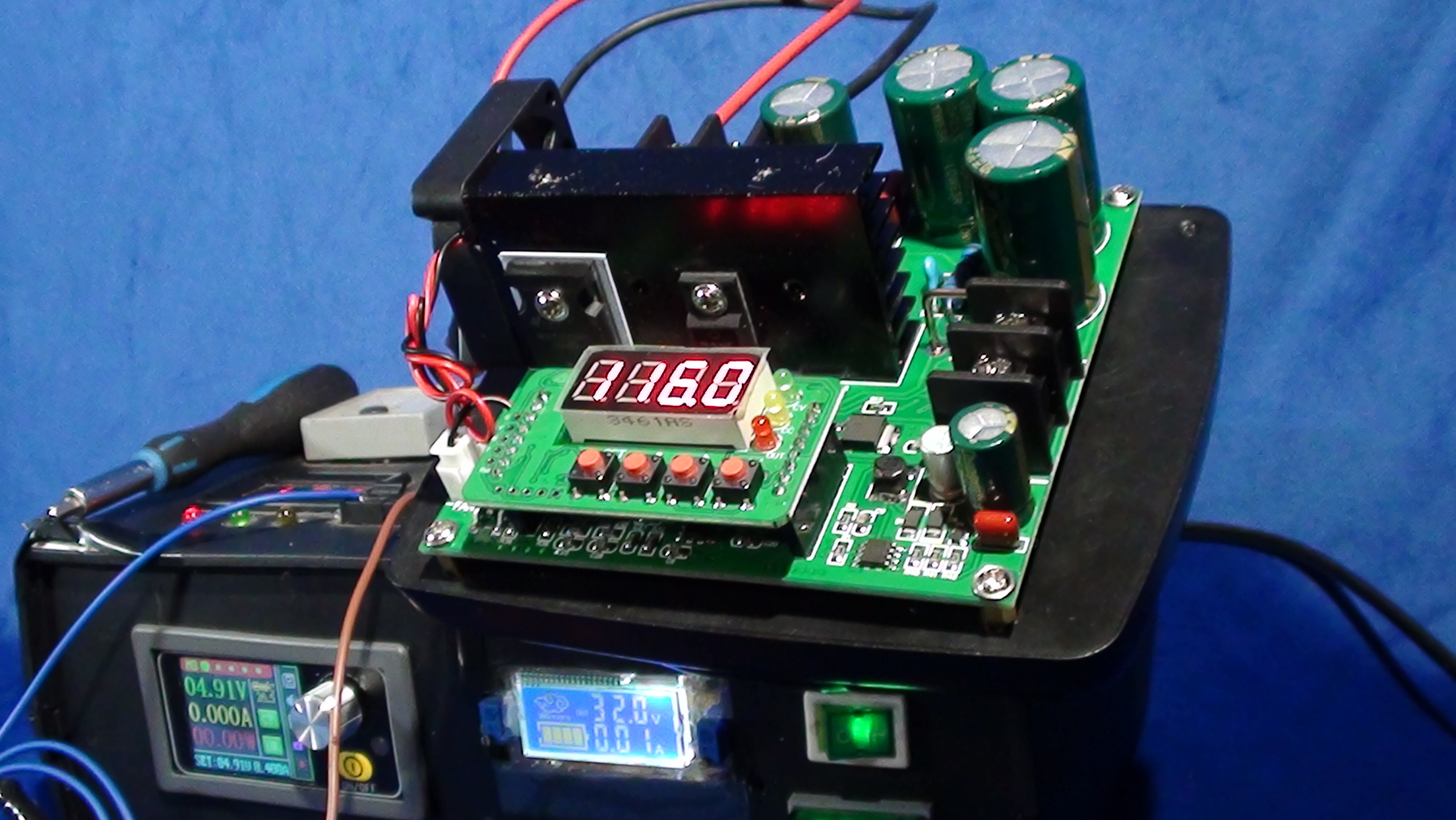

Tak wygląda obecnie:





Zasilacz posiada 3 przetwornice główne, oraz 4 dodatkową


  • 2 przetwornica step-up (podwyższająca napięcie) jest to przetwornica oparta o moduł WINNERS 60V 8A

  • 4 przetwornica jest to przetwornica dodatkowa z 12 volt do 1800 volt - stosowana np. jako starter świetlówek




Obecne parametry zasilacza:


Zakres napięć:

od 0,01 volta do 120 volt (napięcie stałe DC)

dodatkowo posiada napięcie 1800 volt DC (używane np. do startu świetlówek)


Teoretyczny zakres natężenia i moc:

regulowane od 0,01 ampera do 10 amper (8 amper na przetwornicy 2 i 8,5 amper na przetwornicy 1)

900 wat przetwornicy numer 3,

300 wat przetwornicy numer 2,

400 wat przetwornicy numer 1.


Faktyczna max moc transformatora:

500 wat (MAX: 15 amper przy 37 voltach, bezpiecznik automatyczny odłącza przy 10 amperach)


Temperatura pracy:

41 stopni - automatyczny włącznik chłodzenia trafo, oparty o termostat, wentylatory na przetwornicach step down numer 1 oraz step up numer 3 (przetwornica 1 umożliwia sterowanie temperaturą i załączaniem wentylatora)




Główne zmiany zasilacza warsztatowego:


Nowoczesna przetwornica

Zmiany jakie zaszły to między innymi wymiana głównej przetwornicy numer 1 na przetwornicę 8,5 amperową regulowaną potencjometrem z dokładnością co do 0,01 volta oraz 0,01 ampera, steruje się nią pilotem IR a także modułem Sinilink WIFI oraz aplikacją na smartfona z Androidem:

https://play.google.com/store/apps/details?id=com.xydc&hl=pl&gl=US

Bardzo szeroki zakres napięć tworzy ten zasilacz naprawdę uniwersalnym

Zmianie uległa również przetwornica step up, jednakże stary model pozostał we wnętrzu obudowy a nowa jest jako dodatek na zewnątrz, na specjalnym uchwycie, ma ona bardzo szeroki zakres napięć bo od 10 volt do aż 120 volt napięcia stałego DC oraz sporą moc (10 amper) i jest zasilana bezpośrednio z uzwojenia trafo przez mostek prostowniczy, jednakże uzwojenie podaje napięcie ok 37 volt więc przetwornica numer 3 może być podpinana pod przetwornicę numer 1 wówczas można zmniejszyć zakres napięć od minimum 10 volt.

Uwaga 120 volt napięcia stałego może już porazić dlatego należy uważać!



Moduł WIFI to "wisienka na torcie"

Najważniejszą zmianą tego zasilacza jest to że można ustawić bardzo precyzyjnie wiele parametrów i to z poziomu smartfona dzięki temu że zasilacz posiada jako dodatkowy moduł, moduł Sinilink wifi


https://shopee.pl/Unudy-Sinilink-WiFi-Mobile-Phone-Remote-Control-Relay-Module-DC6V~36V-Smart-Home-Phone-APP-ESP-12F-XY-WF36V-i.602848907.14010169657





Moduł ten pozwala na pełną kontrolę nad zasilaczem (przetwornicą numer 1) pozwala na dokładne ustawienia wszystkich parametrów, napięcie, natężenie, watogodziny, amperogodziny, czas pracy a także umożliwia tworzenie wykresów i statystyk (również ekranik LCD pozwala na podgląd takich wykresów)

Co najważniejsze sterowanie zasilaczem odbywać się może z każdego miejsca na ziemi, gdyż aplikacja ta działa w chmurze.

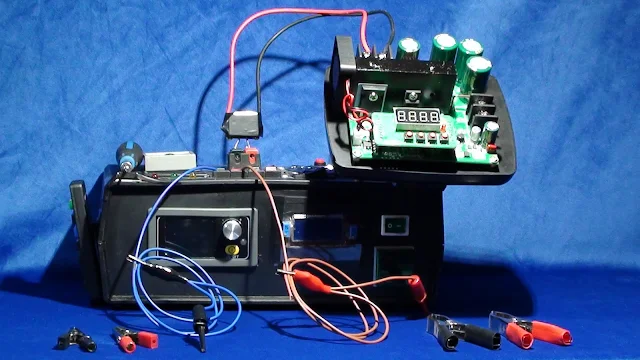

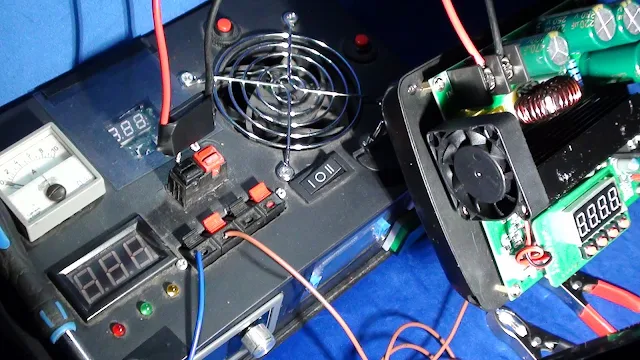

Zdjęcia gotowego zasilacza:

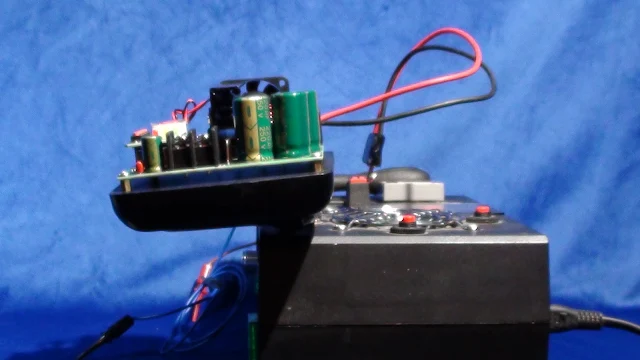

Przetwornica numer 3 jest na zewnątrz obudowy na specjalnym ruchomym wysięgniku, który można demontować w trakcie transportu np. lub gdy nie jest potrzebna w użyciu.

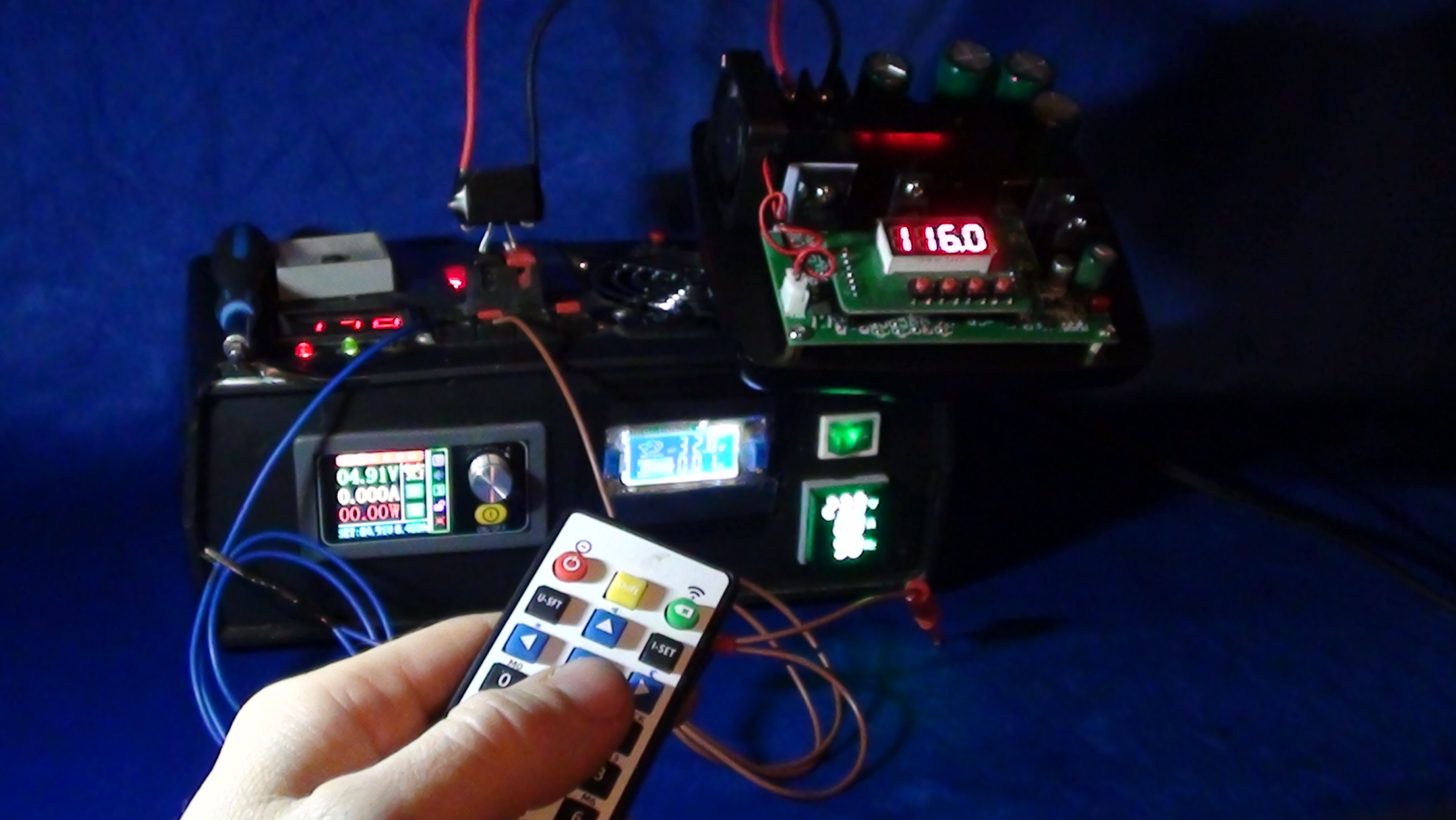

Pilot IR posiada wklejony magnes dzięki czemu można go przyklejać do obudowy zasilacza i go nie zgubimy





Działające wszystkie 3 przetwornice:
można ustawić w tym samym czasie 3 różne napięcia
