D.I.Y Unikalny system przełącznika zdalnego 3 niezależnych przełączników DiSEqC 1.1 - modernizujemy po raz kolejny instalację SAT, możliwość odbioru z 48 satelit jednocześnie !!!

Tak jak obiecałem w roku 2023 biorę się za kolejną modernizację i rozbudowę przydomowej instalacji do odbioru sygnału satelitarnego, zapowiadałem zbudowanie unikalnego przełącznika zdalnego umożliwiającego łączenie kilku przełączników DiSEqC w technologii 1.1 co daje nam znaczne rozszerzenie możliwości odbioru, dlaczego? bo technologia DiSEqC 1.1 pozwala na max 16 kanałów (16 konwerterów) jednak mój unikalny system pozwala łączyć aż kilka przełączników DiSEqC 16 kanałowych i możliwość przełączania się pomiędzy nimi zdalnie, co daje nam 3x16=48 kanałów - w praktyce oznacza to że możemy odbierać WSZYSTKIE najważniejsze kanały z prawie całego nieba od wschodu do zachodu mając tylko 3 talerze SAT do dyspozycji oraz kilkanaście konwerterów zamontowanych na "ZEZa" - w tym kilka konwerterów typu multifeed (cienkie) by pomieścić bliskie od siebie pozycje sat - ja właśnie to wykonałem i mam obecnie taką możliwość.






Zobacz poprzednie artykuły:


DOMOWA KABLÓWKA D.I.Y Czyli przebudowujemy od podstaw instalację do odbioru telewizji satelitarnej oraz naziemnej

https://flesztech.blogspot.com/2022/12/domowa-kablowka-modernizacja-listopad-2022.html


Gruntowna modernizacja instalacji radiowo telewizyjnej, co mogę odbierać za darmo? PORZĄDNE kanały za free !!!

https://flesztech.blogspot.com/2021/09/gruntowna-modernizacja-instalacji-rtv-sat.html


Rozbudowa przydomowej instalacji DVB-S2 do odbioru z aż 8 niezależnych satelit

https://flesztech.blogspot.com/2021/08/rozbudowa-przydomowej-instalacji-dvb-s2.html


ZEZ na 4 pozycje satelitarne na talerzu o średnicy 55 cm - wszystko jest możliwe

https://flesztech.blogspot.com/2020/05/zez-na-4-pozycje-satelitarne-na-talerzu-55cm.html





Jak to działa i o co tu chodzi?

Ten schemat powinien wszystko wyjaśnić





Tak wygląda panel sterowania, dostępny w sieci lokalnej LAN z każdego urządzenia z internetem (komputer, tablet, smartfon bądź SMART TV z przeglądarką WWW)






Jak to jest zbudowane?

Jest to moja tajemnica, nauczyłem się nie zdradzać wszystkich swoich pomysłów bo ludzie są niewdzięczni, dlatego nie pokazuję już schematów, mogę tylko objaśnić na czym to zbudowałem i zasadę działania, ale każdy musi być na tyle inteligentny aby sam sobie to zbudował odpowiednio główkując samemu, bo od tego mamy rozumy żeby ich używać.

Do tego projektu użyłem po prostu modułu ESP8266 (kolejnego na mojej posesji bo działa już ich kilka, między innymi sterowanie urządzeniami elektrycznymi w domu, sterowanie serwerownią, czy sterowanie siłownikami bramy - otwieranie bramy przy pomocy smartfona, moduł doczepiony w skrzynce rozdzielczej bramy)

Ale tym razem użyłem tylko 2 przekaźników bo tyle całkowicie starczy

Moduł ESP steruje kilkoma przełącznikami DiSEqC. Jak to działa? zbudowałem moduł wraz z 2 przekaźnikami, oraz puszką z 3 wejściami antenowymi typu F oraz 1 wyjściem antenowym F

Jak to możliwe że 2 przekaźniki dały aż 3 możliwe pozycje do ustawienia? bardzo prosto, wystarczy odpowiednie główkowanie i mamy aż 3 pozycje, bo pozycja "wyłącz" to także jest pozycja aktywna 😁


Oto 3 możliwe pozycje do ustawienia:




Pozycja 1 (diseqc 1)



Pozycja 2 (diseqc 2)


Pozycja 3 (diseqc 3)



Oto surowy stan projektu już zlutowanego (łączenia przekaźników z puszką antenową celowo nie pokazuję gdyż każdy sam powinien na to wpaść). Całość oczywiście solidnie zaizolowana oraz ekranowana folią aluminiową aby nie było żadnych zakłóceń. Zasilanie odbywa się odrębną zbudowaną linią 12 volt (przedłużenie zasilania monitoringu) po czym napięcie te jest zmniejszane do 5 volt układem stabilizującym KA7805 - czemu tak? gdyż moduł ESP oraz przekaźniki mają zbyt duży pobór prądu aby to wykonać tylko na zasilaniu z dekodera tak więc trzeba się liczyć z tym że oddzielny przewód zasilania biegnący wraz z antenowym będzie do tego projektu niezbędny. Niezbędny też będzie dobry sygnał WIFI w miejscu instalacji anten SAT. Ja już ten sygnał puściłem, o czym pisałem w artykule o projekcie doświetlacza masztowego WIFI posesji:


Projekt wzmacniacza, "doświetlacza" sygnałem WIFI całej posesji. Czyli jak mieć internet "wszędzie"

https://flesztech.blogspot.com/2023/01/projekt-wzmacniacza-doswietlacza-posesji.html

Swoją drogą, tutaj także nastąpiła modyfikacja owego doświetlacza, obecnie system zamontowany jest znacznie wyżej i swoim zasięgiem obejmuje całą posesję z bardzo dobrym bitrate w każdym miejscu, nie mniejszym niż kilka megabitów w najgorzej dostępnych miejscach. Bitrate w granicach 4-50 Mbps




Oto jak wyglądał projekt zlutowany ale jeszcze w stanie surowym, zaizolowany i zaekranowany

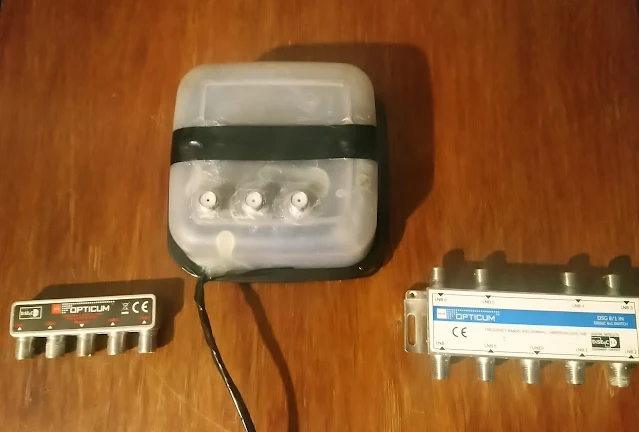

Tutaj jak wyglądała puszka już gotowa i w trakcie testów oraz tymczasowej instalacji

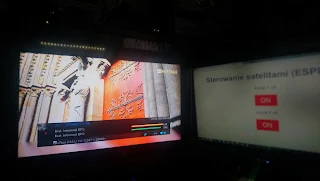

Tutaj gotowy efekt na TV, po lewej nowe kanały w tym 4K Heritage nadawanym na norweskiej satelicie telenor (Thor) a po prawej ekran komputera z serwisem WWW modułu ESP8266 umożliwiającym przełączanie się pomiędzy różnymi przełącznikami DiSEqC








Kanały radiowe bardzo dobrej jakości (francuskie i włoskie) z trudno dostępnej wiązki na obszarze Polski z satelity Eutelsat 5 West B kanały telewizyjne są niestety nadawane w technologii T2-MI - czyli wielotrumieniowe przekazy PLS - dosyły do nadajników naziemnych we Francji i Włoszech, których odebrać się nie da na normalnych odbiornikach SAT, ale da się odebrać na specjalnie przystosowanych do tego celu odbiornikach profesjonalnych







Zobaczmy jeszcze raz ten projekt z bliska:










Co teraz odbieram?


Pozycja 73°E-0°E

Talerz numer 1:


52.0°E TurkmenÄlem/MonacoSat

51.5°E Belintersat 1 (ChinaSat 15)

50.0°E Türksat 4B

46.0°E Azerspace 1

45.1°E Azerspace 2/Intelsat 38

42.0°E Türksat 3A / Türksat 4A / Türksat 5B

39.0°E Hellas Sat 3 / Hellas Sat 4

36.0°E Express AMU1 (Eutelsat 36C) / Eutelsat 36B

33.0°E Eutelsat 33E / Intelsat 28

31.5°E Astra 5B

31.0°E Türksat 5A


Talerz numer 2:


28.2°E Astra 2E (Eutelsat 28E) / Astra 2F / Astra 2G

23.5°E Astra 3B

19.2°E Astra 1KR / Astra 1L / Astra 1M / Astra 1N

13.0°E Hotbird 13B / Hotbird 13C / Hotbird 13E

9.0°E Eutelsat Ka-Sat 9A / Eutelsat 9B

7.0°E Eutelsat 7B / Eutelsat 7C

4.9°E SES 5 / Astra 4A



Pozycja 0°W-61°W

Talerz numer 3:

1.9°E BulgariaSat 1

0.8°W Thor 7 / Thor 5 / Thor 6 / Intelsat 10-02

4.0°W Amos 7 / Amos 3

5.0°W Eutelsat 5 West B

22.0°W SES 4

30.0°W Hispasat 30W-5 / Hispasat 30W-6



Doszły mi całkiem nowe kanały na których mi zależało, między innymi 4k Heritage, czy też mnóstwo kanałów radiowych znakomitej jakości z satelity francuskiej i norweskiej, nie sposób wszystkiego zliczyć ale powiem tylko tyle że na jednym z odbiorników zabrakło miejsca do zapisywania nowych kanałów gdyż pozycji jest tylko 9999 😅 ale warto było, mam coś o wiele lepszego niż osiedlowa kablówka, nawet w kablówce tyle nie oferują 😀
